SRv6探險之旅（2）技術與測試方法解讀（下）

發表日期：2024/10/24 瀏覽次數：

隨著SRv6技術應用的日益普及，其測試工作的重要性也日益凸顯。通過全面的測試，我們可以有效驗證網絡設備在SRv6控制面協議以及處理SRv6流量時是否符合相關標準和規范，例如SID的識別與處理、Segment List的解析與流量轉發等，這不僅有助于確保不同設備間的互操作性，還能通過測試深入評估網絡設備在處理SRv6流量時的性能表現，包括轉發吞吐量、丟包率、時延等一系列關鍵指標，從而為SRv6技術的廣泛應用提供有力保障。

上一篇文章《SRv6探險之旅（1）技術與測試方法解讀（上）》闡述了SRv6 的原理部分，而本文將在此基礎上，進一步介紹Spirent TestCenter如何配置及測試SRv6，包括：

1. SRv6 流量構造

2. ISIS for SRv6測試

3. OSPFv3 for SRv6測試

4. BGP SRv6 Policy測試

1、SRv6 流量構造

在掌握SRv6的基本原理之后，在構建SRv6流量時便顯得簡單多了。在Spirent TestCenter，我們可通過創建Raw Stream，并定義SR Header及目的IPv6地址等信息，能夠輕松生成源節點或任意段端點的SRv6數據包。這一方法可有效地驗證被測設備在作為SRv6 Policy Transit節點或Egress節點時轉發SRv6流量、處理SRH以及解封裝SRv6報文等方面的性能。

以下是Spirent TestCenter中配置SRv6 Raw Stream的步驟：

--測試端口添加一條Raw StreamBlock

--構造SRv6 Stream的報文封裝，默認為IPv4封裝，刪除原IPv4 header

--添加IPv6 Header、IPv6 SR Header及SRv6 Payload（如 Payload內層報文為IPv4）

--SRH Option List右鍵添加Segments

--編輯SRv6 Stream的各個Header相關字段

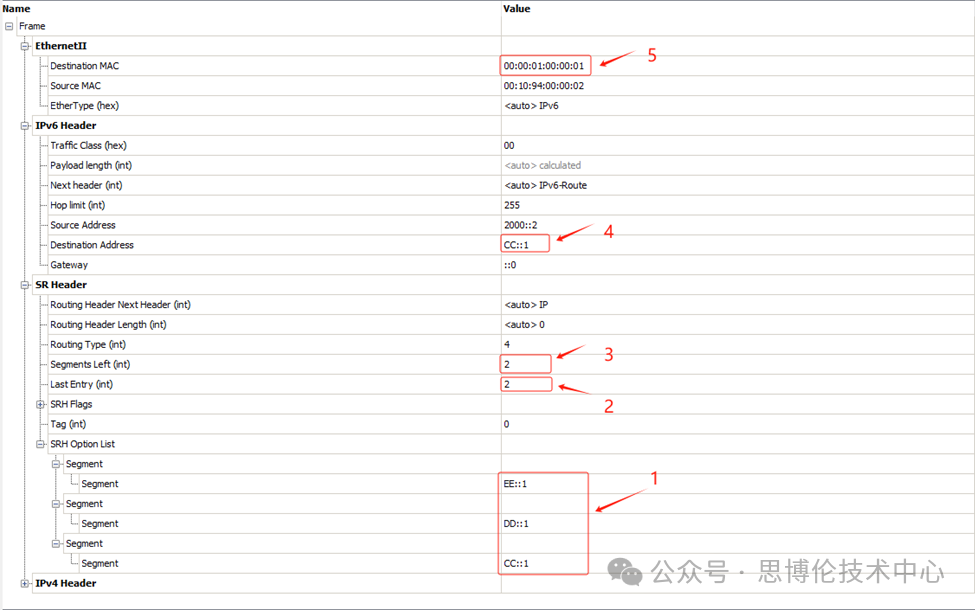

1. Segment Option List：定義路徑列表，可添加多個Segments。Segment List段列表對于報文的轉發路徑而言，按從下到上進行逆序排列，即最下層的Segment List [n]表示路徑的第一個SID，Segment List [n-1]表示路徑的第二個SID，以此類推，Segment list[0]為最后一個SID。如上定義的路徑為CC::1-->DD::1-->EE::1

2. Last Entry：SRH頭中Segment List最后一個元素的索引，如上圖的Last Entry值為2，即轉發路徑的第一個SID的索引值

3. Segment Left：剩余未處理的Segment 個數，每處理完一個SID，SL值減1，如上圖的Segment Left值為2，即當前的SL指向第一個SID

4. IPv6 Destination：SRv6報文的目的地址，即SL指針所指向的SID 地址

5. Destination MAC：和測試儀互連的DUT接口MAC地址

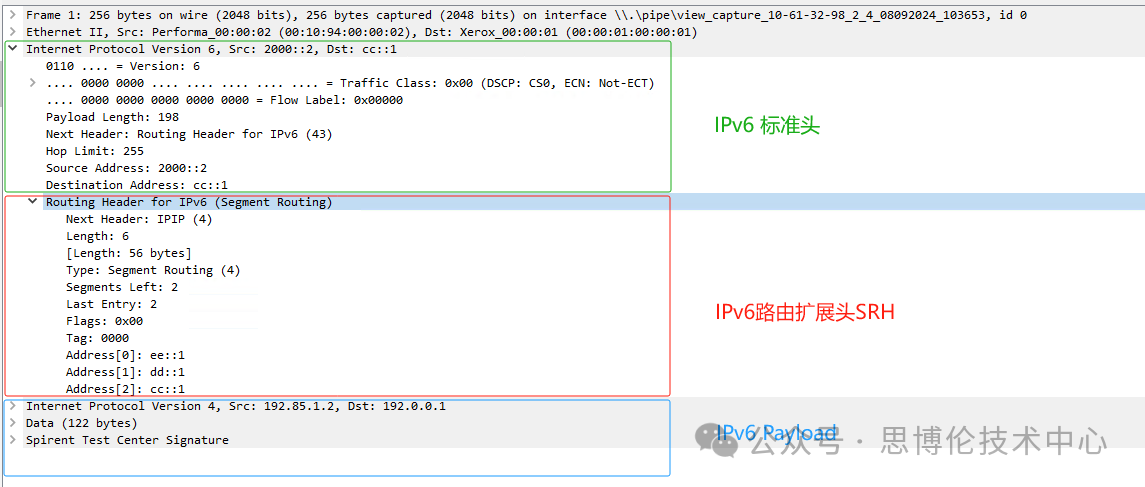

--根據如上的配置，Spirent Testcenter生成的SRv6報文解析如下

2、ISIS For SRv6 測試

在上一篇文章中，我們已介紹ISIS協議對于SRv6擴展的TLV及Sub-TLV。本章節將說明如何利用Spirent TestCenter配置ISIS協議，以通告SRv6的Locator及各類SID的Sub-TLV，旨在驗證被測設備生成及處理Locator路由及SID表項方面的能力。

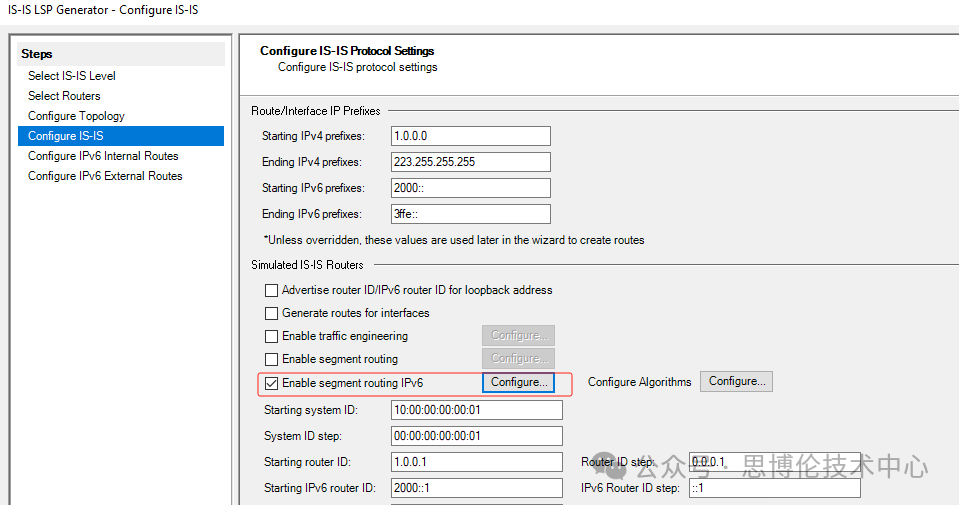

--添加ISIS Device并生成ISIS LSP，在生成ISIS LSP 的配置向導步驟，使能SRv6

--配置SRv6 Locator、End SID、End.X SID/LAN End.X SID等

--或可通過編輯ISIS LSP 通告SRv6 Locator TLV及End.x/End SID 的Sub-TLV

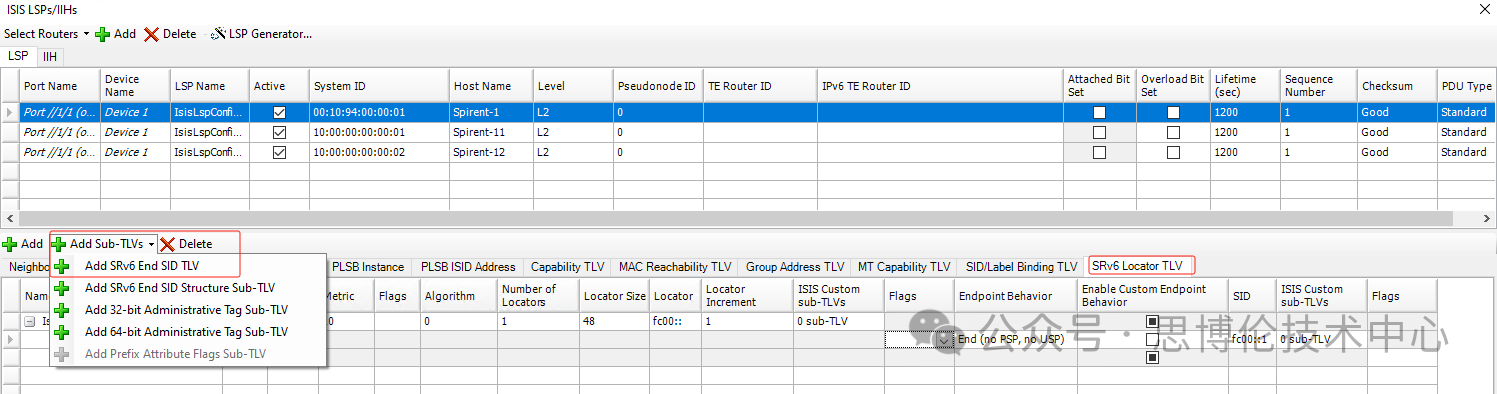

通告SRv6 Locator TLV及End SID 的Sub-TLV，在SRv6 Locator TLV下添加

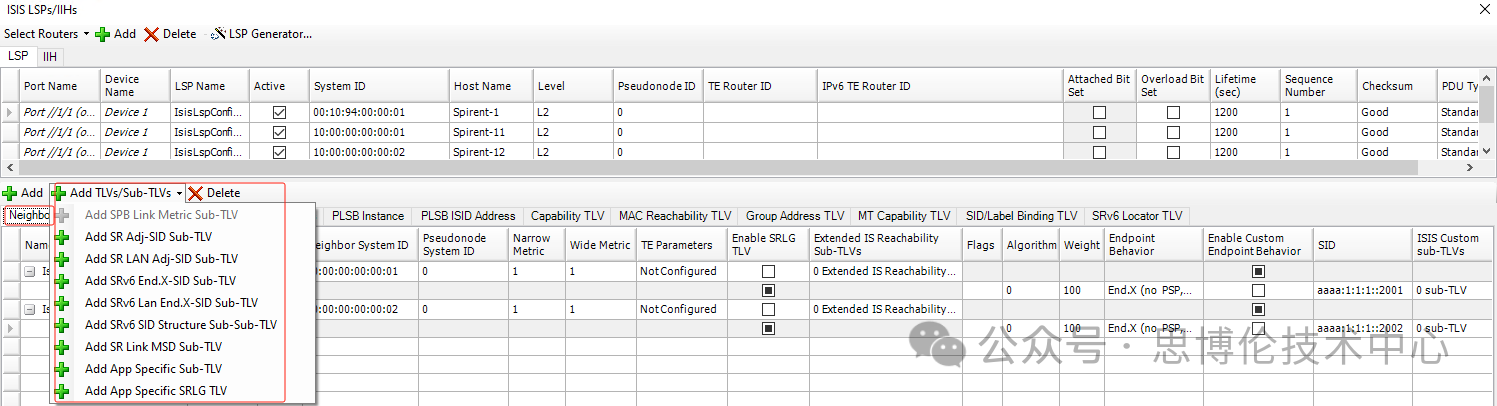

通告SRv6 End.X/LAN End.X SID的Sub-TLV，在Neighbor TLV下添加

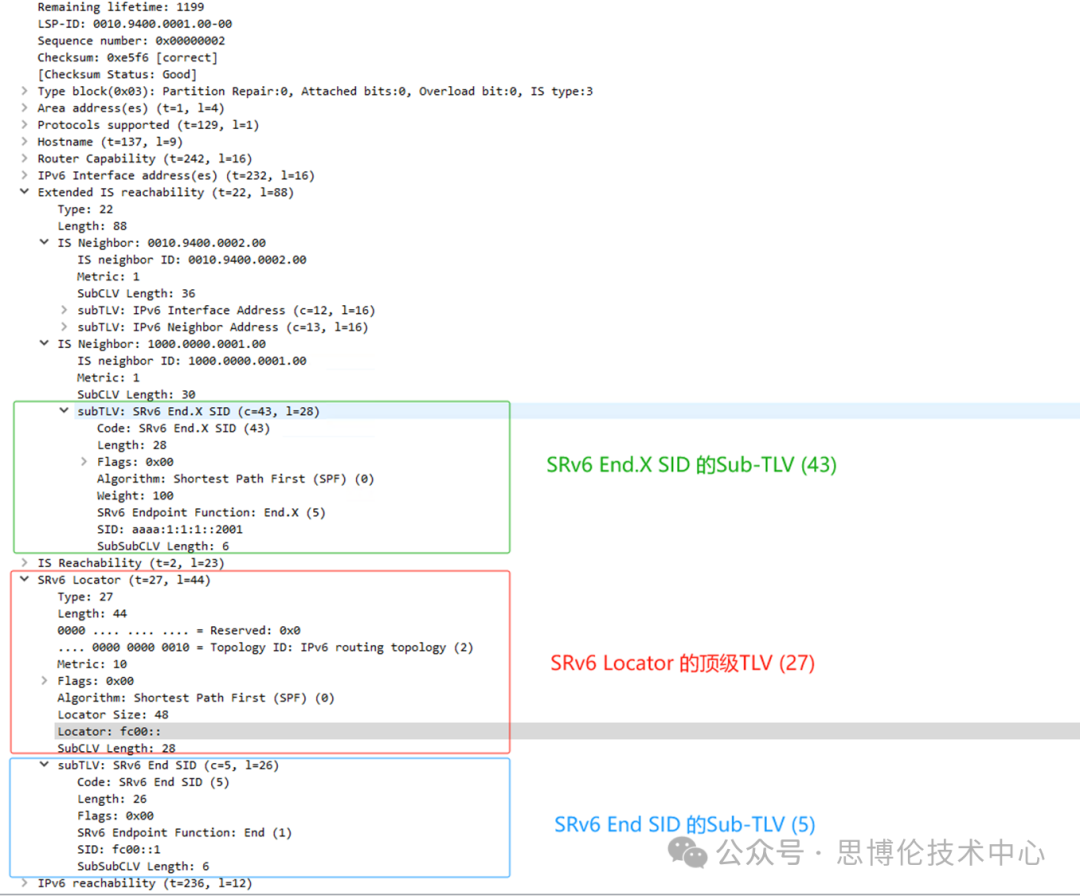

--配置完成，點擊Start Device并通告ISIS LSP，抓包可觀察到ISIS報文解析后的SRv6 TLV字段

3、OSPFv3 For SRv6測試

類似于ISIS SRv6擴展，OSPFv3的SRv6擴展同樣能夠通告Locator信息與SID信息。通過傳播SRv6 Locator LSA和Router LSA并攜帶End SID/End.X SID，使其服務于路徑編程，以驗證被測設備對于OSPFv3 SRv6的支持和處理能力。以下是Spirent TestCenter配置OSPFv3 SRv6的具體方法：

--OSPFv3 Device使能擴展LSA

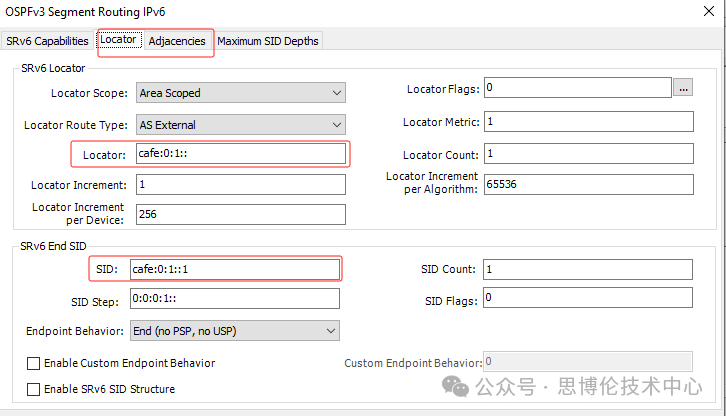

--在生成OSPFv3 LSA 的配置向導步驟，使能SRv6，配置Locator，End-SID及Adjacencies END.X SID等

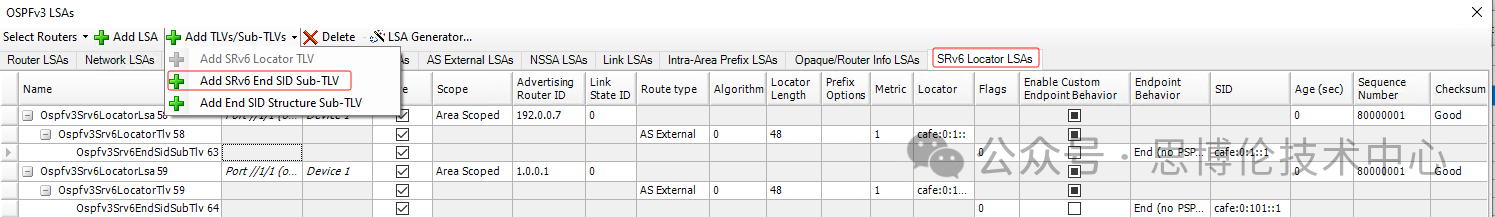

--或可通過編輯OSPFv3 LSA 通告SRv6 Locator LSA及End.x/End SID 的Sub-TLV

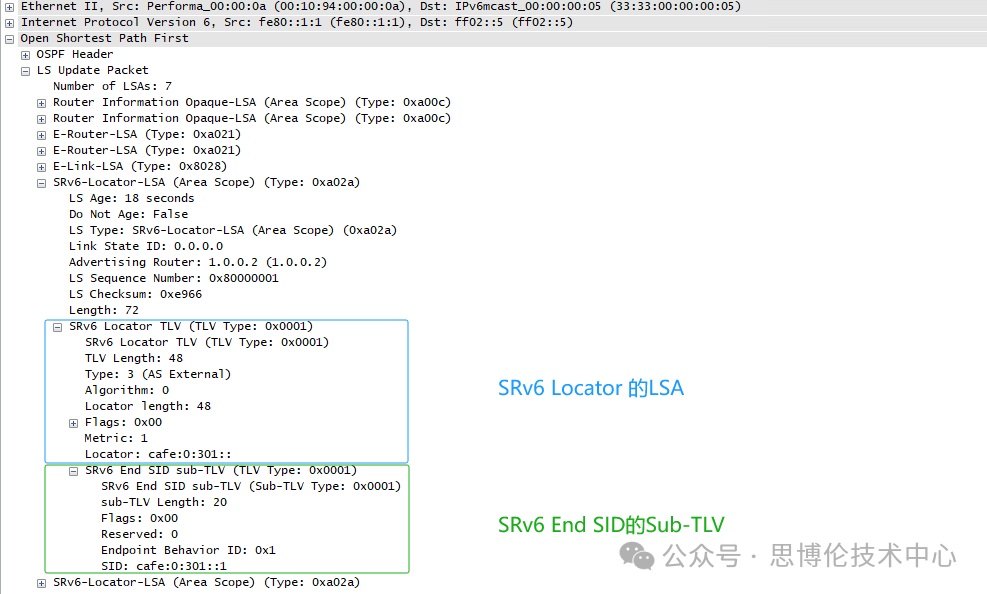

通告SRv6 Locator LSA及End SID 的Sub-TLV，在SRv6 Locator LSA下添加

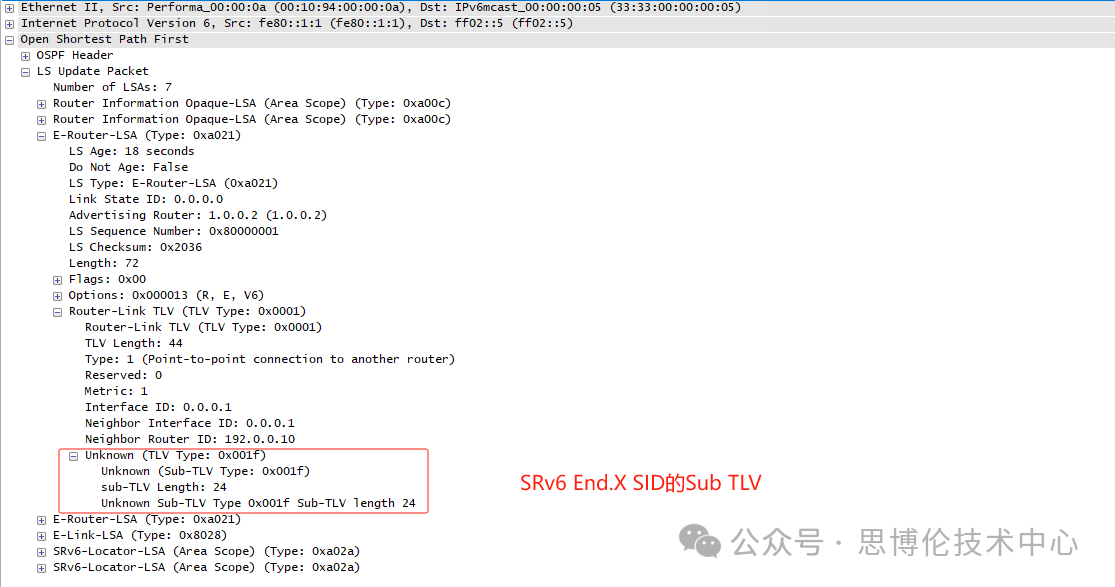

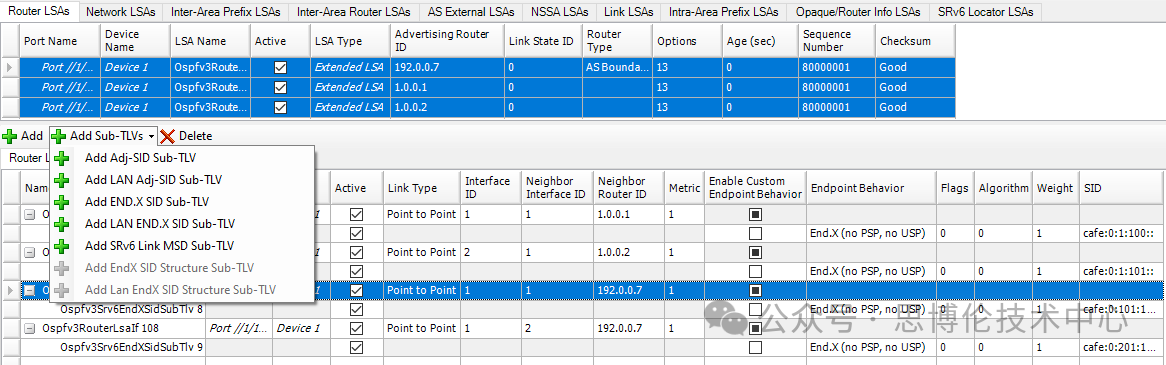

通告SRv6 End.X/LAN End.X SID的Sub-TLV，在Router LSA下添加

--配置完成，點擊Start Device并通告OSPFv3 LSA，抓包可觀察OSPFv3報文解析后的SRv6 字段

4、BGP SRv6 Policy測試

Spirent TestCenter具備仿真SDN控制器的能力，能夠利用Netconf、PCEP以及BGP等協議，將SRv6 Policy部署至轉發設備中。鑒于BGP協議其高度的成熟性且功能豐富、互通性好等優勢，已然成為了SDN南向協議的主流選擇。本章節介紹Spirent TestCenter如何利用BGP協議，實現SRv6 Policy路由的通告過程。

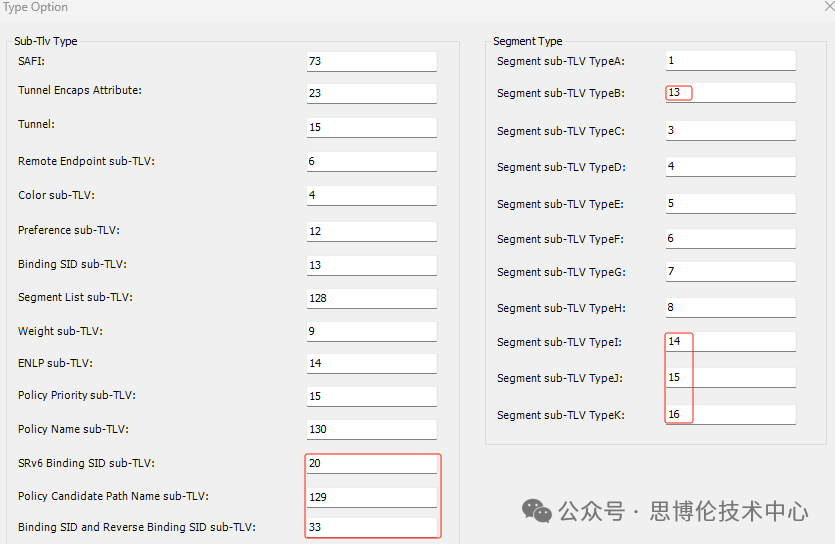

Spirent TestCenter支持兩個版本的BGP SRv6 Policy，分別是draft-sr-te-policy-03和draft-sr-te-policy-14，相比draft-sr-te-policy-03，draft-sr-te-policy-14（5.12版本之后）做了如下的更新：

1、增加3個Sub-TLV.

2、更新部分Segment Sub-TLV 的Type.

Spirent TestCenter配置BGP 通告SRv6 Policy：

--創建IPv6的BGP

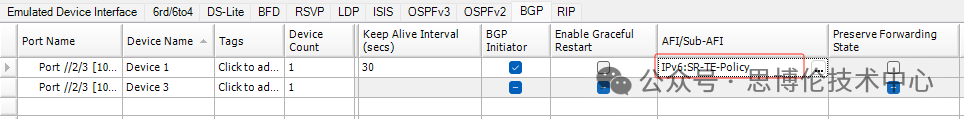

--配置AFI/Sub-AFI為IPv6:SR-TE-Policy

--選擇BGP SR-TE version，可根據被測設備支持情況選擇

--添加SR-TE Policy 路由，指定IP version 、SRv6 Policy的color和endpoint 地址

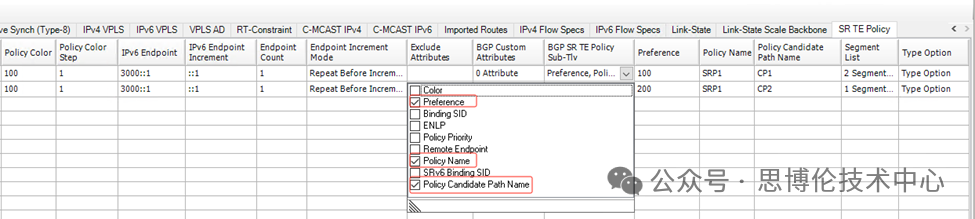

--指定通告SRv6 Policy路由時需要攜帶的Sub-TLV，例如Policy Name, CP (Candidate Path) Name及Preference等

在被測設備上，同一個SRv6 TE Policy通常允許配置多個候選路徑，因此BGP也可為同一個SRv6 Policy 路由通告不同的CP候選路徑，不同的路徑可通過Sub-TLV Preference（可選）指定優先級。preference越大，候選路徑優先級越高，被測設備存在多個候選路徑時，優先級最高的生效。

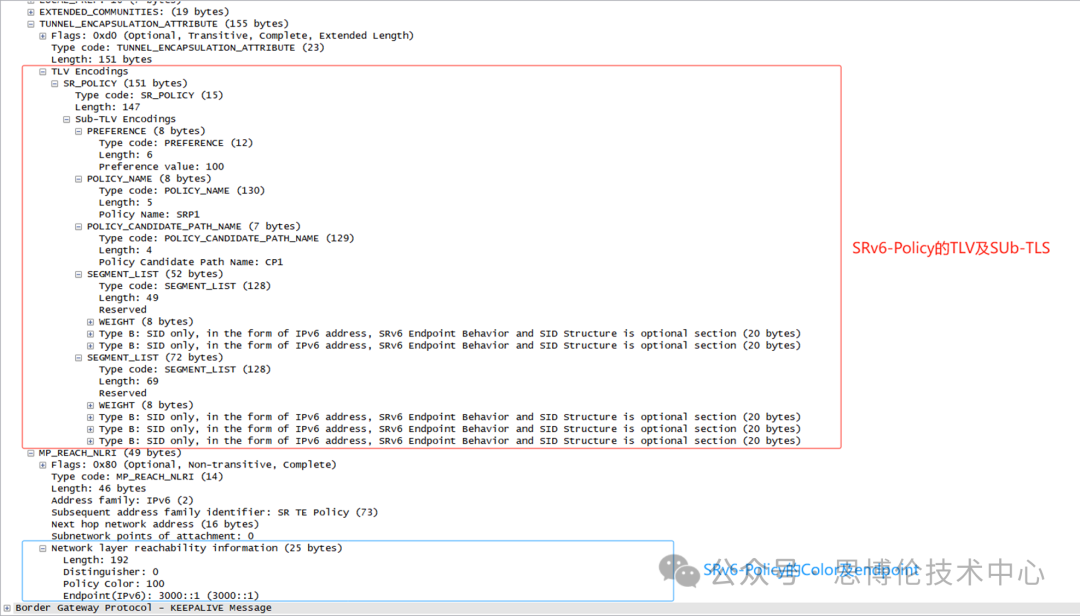

--為每個CP設計轉發路徑Segment List并添加SID

每個CP可配置多個Segment List，在多個Segment List間，接收SRv6 Policy路由的源節點設備可根據配置的Sub-TLV Weight（可選）為不同的Segment List 指定不同的權重，以實現非等價負載分擔。每個Segment List可配置多個SID，在draft-sr-te-policy-03版本下，Type 2的Sub-TLV表示SRv6 SID；在draft-sr-te-policy-14版本下，Type B(13) 的Sub-TLV表示SRv6 SID。
