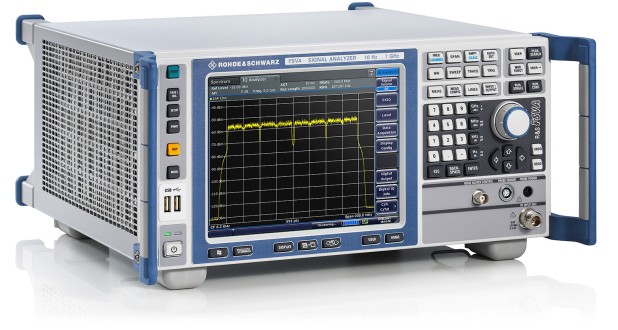

型號：FSVA
R&S?FSV 及 R&S?FSVA 屬于多功能信號及頻譜分析儀產品系列，適用于參與射頻系統的開發、生產、安裝以及維修的用戶。
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
簡介
R&S?FSV 及 R&S?FSVA 屬于多功能信號及頻譜分析儀產品系列，適用于參與射頻系統的開發、生產、安裝以及維修的用戶。
高動態范圍及低相位噪聲使 R&S?FSVA 成為理想的儀器，適用于要求嚴苛的頻譜測量，比如使用 R&S?FSV-K40 選件進行有關窄帶信號的 ACLR 測量以及相位噪聲測量。
可選 YIG 預選器旁路支持在儀器的全頻率范圍內（最高 40 GHz）進行最高 160 MHz 的信號分析。
結合基于 PC 的 R&S?VSE 信號分析軟件及 R&S?VSE-K6 脈沖測量選件，R&S?FSVA 信號與頻譜分析儀可提供深入的脈沖分析解決方案。該軟件可以顯示所有相關的參數（比如脈寬、脈沖周期、脈沖上升及下降時間、脈沖內功率下降以及脈間相位調制），并且生成跨多個脈沖的趨勢分析。
主要特點
· 頻率范圍最高為 4/7/13.6/30/40 GHz
· 最高 160 MHz 信號分析帶寬
· 基于觸摸屏的用戶界面，操作便捷直觀
· 0.4 dB 電平測量不確定性（最高 7 GHz）
· 低顯示平均噪聲電平 (DANL)（例如，R&S?FSVA 的 DANL 通常為 –168 dBm (1 Hz)）
· 高三階截止點 (TOI)（例如，R&S?FSVA 的 TOI 通常為 20 dBm）
· 極低的相位噪聲（例如，在 1 GHz 載波頻率及 10 kHz 偏置下，R&S?FSVA 的相位噪聲通常為 –118 dBc (1 Hz)）
· 涵蓋相位噪聲、噪聲系數、矢量信號分析、模擬解調、EMI 診斷的通用測量應用
· 支持 LTE（包括 LTE Advanced）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、TD-SCDMA、GSM/EDGE、CDMA2000?/1xEV-DO、Bluetooth? 的無線測量應用
· 在使用諧波混頻器的情況下，頻率最高達 500 GHz
· 使用可拆固態盤或硬盤驅動器，以確保測試數據的機密性
R&S?FSV信號頻譜分析儀規格：
| 頻率 | ||
| 頻率范圍 | R&S?FSV4 | 10 Hz 至 4 GHz |
| R&S?FSV7 | 10 Hz 至 7 GHz | |
| R&S?FSV13 | 10 Hz 至 13.6 GHz | |
| R&S?FSV30 | 10 Hz 至 30 GHz | |
| R&S?FSV40 | 10 Hz 至 40 GHz | |
| 參考頻率的老化 | 1×10-6 | |
| 帶 R&S?FSV-B4 選件 | 1×10-7 | |
| 帶 R&S?FSV-B14 超高精度參考頻率選件 | 4×10-9 | |
| 分辨率/帶寬 | ||
| 分辨率帶寬 | 標準掃描 | 1 Hz 至 10 MHz |
| 標準掃描，零跨度 | 1 Hz 至 10 MHz，20 MHz，28 MHz1) 40 MHz 可選 | |
| FFT 掃描 | 1 Hz 至 300 kHz | |
| 信道濾波器 | 100 Hz 至 5 MHz | |
| EMI 濾波器 | 200 Hz，9 kHz，120 kHz，1 MHz | |
| 視頻濾波器 | 1 Hz 至 10 MHz，20 MHz，28 MHz，40 MHz1) | |
| 信號分析帶寬 | 28 MHz1) | |
| 帶 R&S?FSV-B70 選件 | 40 MHz2) | |
| 帶 R&S?FSV-B160 選件 | 160 MHz3) | |
| 顯示平均噪聲電平 (DANL) | ||
| DANL（1 Hz 帶寬） | 1 GHz | –152 dBm，–155 dBm（典型值） |
| 3 GHz | –150 dBm，–153 dBm（典型值） | |
| 7 GHz | –146 dBm，–149 dBm（典型值） | |
| 13 GHz | –148 dBm，–151 dBm（典型值） | |
| 30 GHz | –144 dBm，–147 dBm（典型值） | |
| 40 GHz | –136 dBm，–139 dBm（典型值） | |
| 帶前置放大器， R&S?FSV-B22 選件 | 1 GHz | –162 dBm，–165 dBm（典型值） |
| 3 GHz | –160 dBm，–163 dBm（典型值） | |
| 7 GHz | –156 dBm，–159 dBm（典型值） | |
| 帶前置放大器， R&S?FSV-B24 選件 | 10 GHz | –164 dBm，–167 dBm（典型值） |
| 30 GHz | –159 dBm，–162 dBm（典型值） | |
| 40 GHz | –154 dBm，–156 dBm（典型值） | |
| 互調 | ||
| 三階截止點 (TOI) | f < 3.6 GHz | +13 dBm，+16 dBm（典型值） |
| 3.6 GHz 至 30 GHz | +15 dBm，+18 dBm（典型值） | |
| WCDMA ACLR 動態范圍 | ||
| 無噪聲補償 | 70 dB | |
| 有噪聲補償 | 73 dB | |
| 相位噪聲 | ||
| 1 GHz 載波頻率 | 10 kHz 載波偏移 | –106 dBc (1 Hz)，–110 dBc (1 Hz)（典型值） |
| 100 kHz 載波偏移 | –115 dBc (1 Hz) | |
| 1 MHz 載波偏移 | –134 dBc (1 Hz) | |
| 總體測量不確定性 | ||
| 3.6 GHz | 0.29 dB | |
| 7 GHz | 0.39 dB | |
| R&S?FSV-B9 跟蹤發生器 | ||
| 頻率范圍 | R&S?FSV4 | 100 kHz 至 4 GHz |
| R&S?FSV7/13/30/40 | 100 kHz 至 7 GHz | |
| 頻率偏移 | 最高 1 GHz | |
| 電平范圍 | –60 dBm 至 0 dBm | |
