主要功能

● 高達 20 GHz 的帶寬和 80 GS/s 的采樣率

● 最先進的示波器用戶界面

● 業界唯一真正的硬件 14.1 Gb/s 串行觸發

● 低抖動測量本底和出色的時基穩定性

● 全套串行數據分析、調試、驗證和合規工具

● 集成 50 Ω 和 1 MΩ 輸入，實現真正的連接和探測靈活性

● 集成標準和自定義測量和數學函數，提供無與倫比的分析能力

● 多通道串行數據眼圖、抖動和串擾分析

● 實時去嵌入、仿真和均衡

型號差異說明

WaveMaster 8Zi-B 系列特點
帶寬與采樣率:

● 基礎型號 (804/806/808/813Zi-B): 4 通道時采樣率為 40GS/s, 2 通道時可提升至 80GS/s

● 高端型號 (816/820/825Zi-B): 全通道支持 80GS/s
SDA 系列特點:

● 專為高速串行數據測試設計

● 標配 SDAIII 核心工具集 (眼圖和抖動分析)

● 內置 6.5Gb/s 硬件串行模式觸發

● 存儲深度是標準型號的 8 倍

DDA 系列特點:

● 專為差分信號分析優化

● 具備更高級的差分測量和分析功能

自動化一致性測試

Teledyne LeCroy 的 QualiPHY 軟件可以輕松執行自動化一致性測試，并針對各種串行標準生成全面的測試報告，包括：

◆ PCI Express（1.0、2.0、3.0）

◆ USB1、USB2、USB 3.0、USB 3.1

◆ DDR2、DDR3、DDR4、DDR5、LPDDR2、LPDDR3、LPDDR4、LPDDR4X

◆ SAS2、SAS3、SATA

◆ MIPI D-PHY、MIPI M-PHY

◆ 10/100/100 BASE-T、10GBASE-T、10GBASE-KR、SFI

◆ HDMI 1.4、HDMI 2.0、顯示端口 1.2

◆ MOST50、MOST150、BroadR-Reach

卓越的性能

憑借高達 20 GHz 的帶寬、80 GS/s 的采樣率、極其穩定的時基和 14.1 Gb/s 的串行觸發 WaveMaster 8 Zi-B 具有捕獲當今高速信號的硬件性能。

顛覆性的易用性

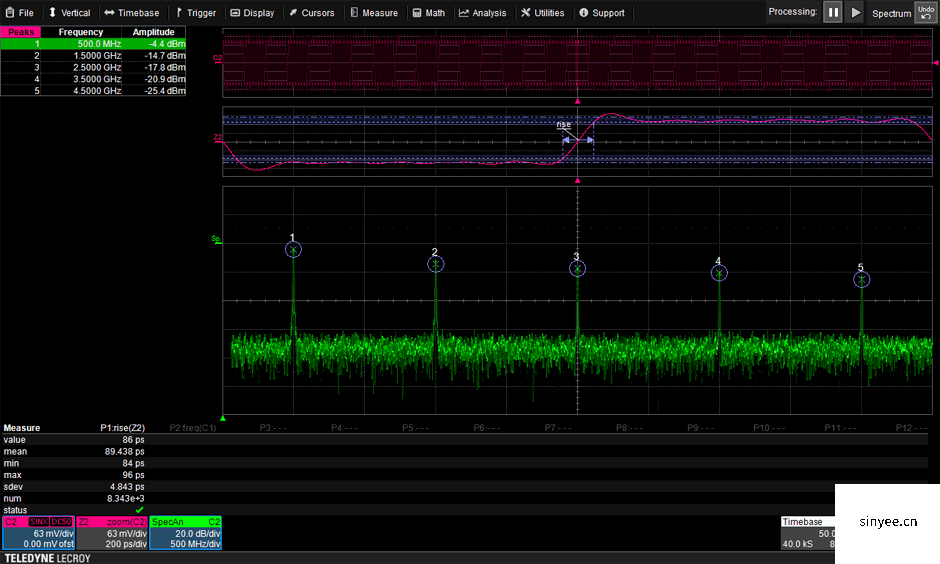

這個 WaveMaster 8Zi-B 是一款精密儀器，專為解決復雜問題而設計。 但是 MAUI 用戶界面以及 WaveMaster 8Zi-B 的 15.3 英寸高分辨率觸摸屏使高級分析易于設置和使用。 平面菜單結構將常用的工具放在最容易觸及的地方。 復雜的多網格顯示易于配置。 垂直、水平和采集設置更改不會影響波形顯示。

為解決問題而生

MAUI 提供了所有示波器用戶界面中緊密集成的工具集。 跨采集跟蹤測量參數，在更長的時間尺度上趨勢它們的變化，或使用直方圖可視化和測量它們的分布。 將多個測量和數學函數鏈接在一起，為您的應用程序輕松創建自定義分析功能。 將 MATLAB 等第三方編程環境直接集成到示波器的處理流中，以實現更多定制。

簡單易用的調試和驗證

將問題與其根本原因聯系起來通常需要查看多個域中的信號。 這 WaveMaster 8Zi-B 允許您將多種分析類型組合成一個單一的相關顯示：模擬信號、協議解碼、眼圖、測量參數和其他相關信息并排實時顯示。

針對串行數據分析優化的配置

這個 SDA 8 Zi-B 型號經過專門配置，可處理當今具挑戰性的串行數據應用。 除了將標準內存深度加倍外， SDA 8 Zi-B SDAIII 核心工具集作為標準配備，可為 NRZ 信號提供緊密集成且全面的眼圖和抖動分析。

SDAIII 工具集

Teledyne LeCroy SDAIII-CompleteLinQ 串行數據分析產品包含多通道眼圖和抖動分析、LaneScape 比較模式、垂直噪聲測量和串擾分析工具。 這些功能提供了對多通道或單通道串行數據系統行為的深入了解。

從比特級解碼到協議層

解碼器可用于 20 多種低速和高速串行數據總線。 這些完全集成的分析工具使用相應的解碼數據對采集的模擬波形進行注釋，并提供全面的、可導出的解碼表。

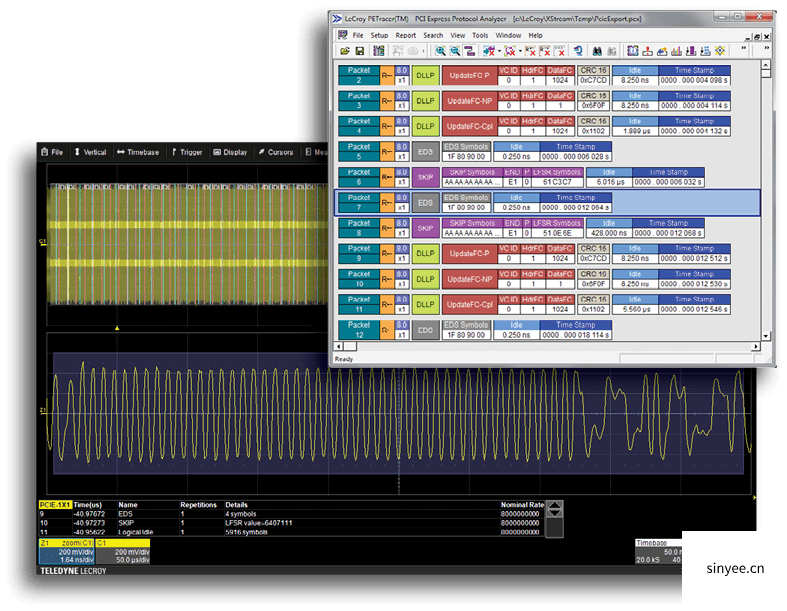

對于許多標準，ProtoSync 允許從更高的協議堆棧查看，將物理層波形鏈接到完整的事務和協議層分析。
