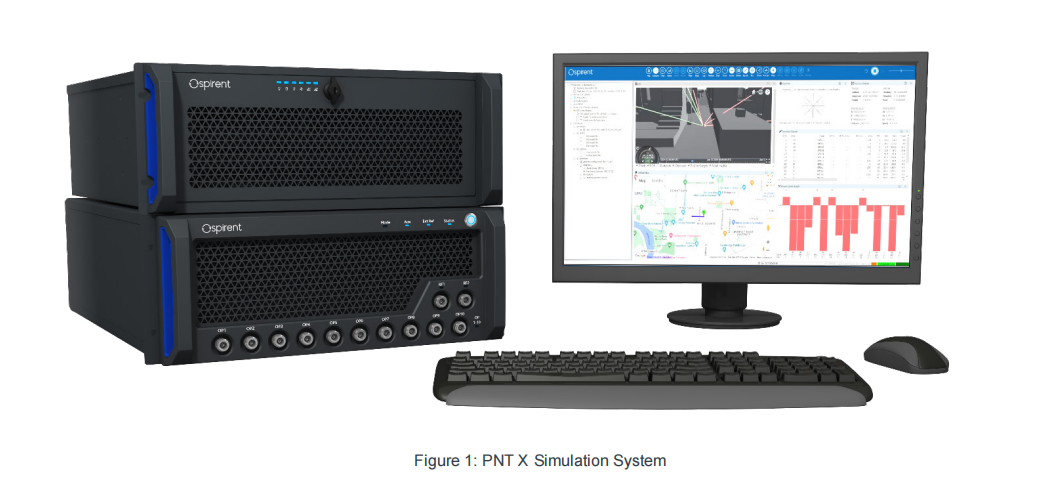

思博倫PNT X是一個革命性的模擬系統，解決了PNT環境日益復雜的問題。這種集所有功能于一體的解決方案可生成所有GNSS星座、RF威脅和可用于全面測試覆蓋的機會信號高度寫實。在一個不可能犧牲PNT性能的時代，PNT X提供了新的專利功能，簡化軟件配置復雜的測試場景，關鍵的模擬完整性，以確保值得信賴的結果。PNT X是思博倫的第六代GNSS和PNT模擬器。它由靈活的軟件定義硬件架構組成一個信號發生器和一個運行思博倫SimGEN?軟件的專用c50x主控制器。

PNT X信號發生器

PNT X信號發生器可配置多達10個SDR卡1，總共可產生640個獨立信號。每一個SDR卡具有64個通道，能夠支持任何數量的授權GNSS星座同一頻段。在整個場景中，每個SDR卡的星座和頻率配置是固定的。

PNT X信號發生器有以下射頻輸出:

?前面板的2個組合RF輸出用于GNSS標稱功率水平。

?10個獨立的RF輸出(每個連接到SDR卡)在前面板上用于單通道應用2。

?后面板2個組合RF輸出，用于高功率電平(高于標稱50 db)。

通過輸出塊，SDR卡連接到組合RF輸出。默認情況下，此組合通過以下方式實現RF1后最多分配5張SDR卡，RF2后最多分配5張SDR卡。對于單天線應用，所有10張SDR卡可以組合成一個單一的射頻輸出在前面板上連接環回電纜提供的信號發生器。硬件架構固有的靈活性也允許可選的SDR卡安排，最多8個在RF1后面，最多2人落后于RF2。該配置的應用包括雙頻嵌入式干擾或GNSS + LEO3。

C50 X主機控制器

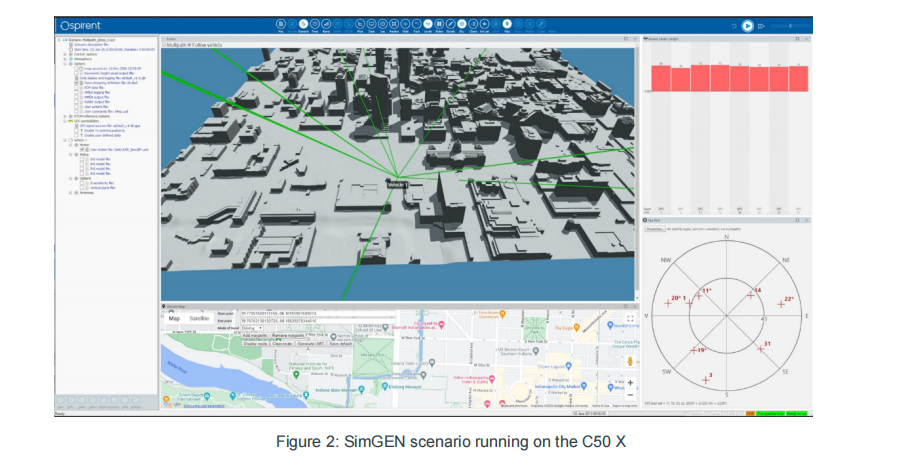

信號發生器由專用的機架式C50 X主控制器控制，該控制器是思博倫專有設計。多處理器/核心系統，配置混合操作系統(Debian 11 Linux和Windows?10)環境LTSC物聯網2021[僅虛擬化])。這種處理能力和雙操作系統的結合提供了一個完美的平臺PNT X新的基準性能水平，并支持思博倫的SimGEN場景定義和仿真控制軟件應用程序。

PNT X集成了多種技術堆棧，為每個應用程序利用正確的技術。C50 X集成了業界驗證的基于fpga的SDR架構，用于GNSS信號生成以及NVIDIA?GPU。GPU以有針對性的方式用于特定的軟件應用程序，如實時3D多路徑計算，I/Q空間感知和產生Xona信號。主機控制器中也可以容納第二個GPU。

無限的可擴展性

每個PNT X解決方案提供可擴展信號生成的靈活性，允許多個信號發生器的無縫控制在由單一SimGEN場景編排的統一系統中。此配置適用于需要更多的應用程序多于2個組合RF輸出或模擬大量獨立信號。思博倫提供定制的機架解決方案，以適應PNT X系統和所有相關的輔助設備，包括信號分配單元和多底盤組合單元。聯系思博倫，討論并定制您的要求，以獲得最佳性能和功能。

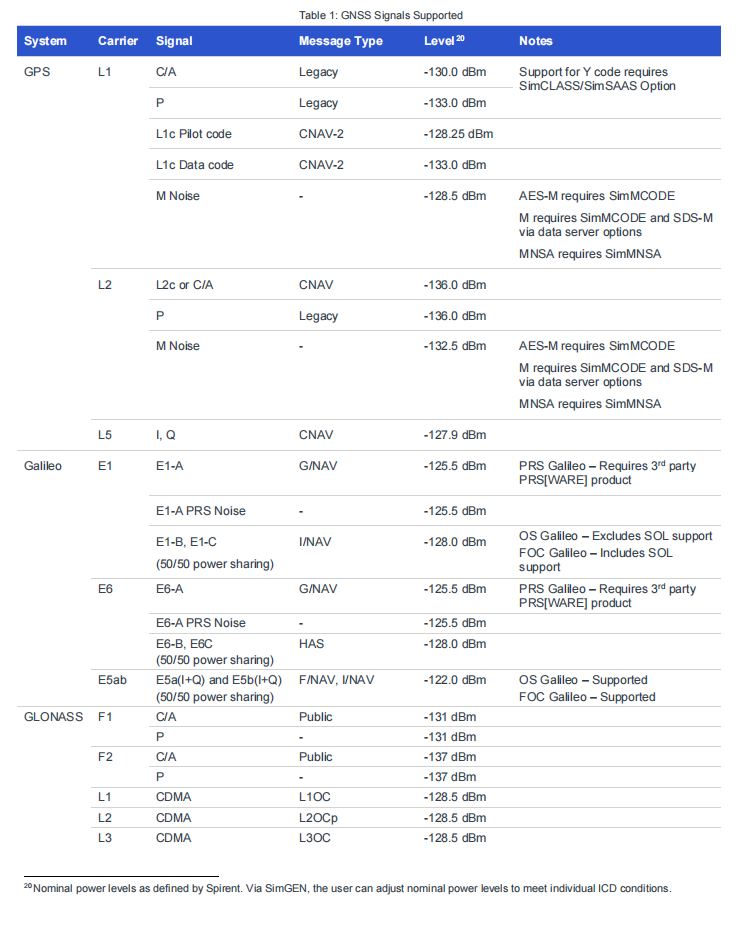

GNSS授權測試

GPS授權測試

PNT X通過一系列附加選項支持GPS授權測試。

?選擇性可用性/反欺騙(SA/A-S)模擬。適用的包是SimSAAS(針對授權客戶)在美國)或SimCLASS(授權非美國客戶)。

?MNSA移動碼需要SimMNSA選項，該選項僅適用于美國授權用戶。

?AES M-Code需要SimMCODE選項-美國客戶可以直接從思博倫購買，但須經批準美國當局;非美國客戶只能通過對外軍售(FMS)計劃購買SimMCODE軟件。

?SDS-M-Code需要SimMCODE和SDS-M-Code通過數據服務器option7 -美國客戶可以直接購買思博倫需經美國當局批準;非美國客戶只能通過Foreign購買SDS軟件

?軍事銷售(FMS)計劃。

在所有情況下，這些選項僅對授權用戶可用。進一步的細節在詳細性能規格中給出。

伽利略授權測試

伽利略FOC授權測試可以支持公共調節信號(PRS)在E1和E6和加密部分商務服務(CS)在E6。完全PRS需要PRS[WARE]升級選項。全CS需要升級SimCS選項(該選項還啟用了E5的生命安全功能)。PRS[WARE]和SimCS都提供了所需的完整PRN數據，各自支持的信號(未授權用戶只提供這些信號的“虛擬”數據)。

在所有情況下，這些選項僅對授權用戶可用?！癙RS[WARE]”解決方案的訂單處理完全由德國埃爾蘭根的LZE GmbH管理，總部位于慕尼黑，弗勞恩霍夫將全權負責PRS[WARE]的當前和未來發展、實現和支持。

在思博倫PNT X和未來的思博倫GNSS測試解決方案上運行。Fraunhofer lIS是PRS[WARE]軟件/固件的唯一所有者，因此，與PRS有關的所有問題和問題PRS[WARE]必須指向弗勞恩霍夫協會。

思博倫無法提供與PRS相關的任何支持，請直接與LZE和Fraunhofer IIS聯系

PRS功能和訂購。

SimGEN控制軟件

SimGEN是公認的最全面的GNSS和PNT仿真軟件，在過去的40年里不斷發展并與全球導航衛星系統行業和當局密切合作。以其無與倫比的能力和場景性能而聞名，SimGEN還具有尖端的3D場景支持及其豐富的功能集。

精確的信號定義

?完全自動和傳播生成衛星軌道數據，星歷和歷書，以及能力將模擬信號緊密對準真實的天空(見MS3121)。

?應用聲明和未聲明的錯誤和修改導航數據，衛星時鐘的多種機制和軌道。

?獨立衛星信號功率，偽橙8，調制和碼控制。

?DGPS校正。

?跳秒和周翻轉事件測試。信號損傷和威脅的高級模擬

?基于3D場景的實時遮擋和多路徑計算的地形建模功能。

?電離層和對流層效應的模擬，包括電離層閃爍。

?相干和非相干干涉和噪聲建模。

?多副本星座和欺騙能力。

可配置的車輛和天線模型

?內置可定制的動力學模型的飛機，航天器，低軌道衛星，船舶和陸地車輛。

?接收和衛星發射天線增益，相位和極化方向圖控制。

?天線杠桿臂效應的應用-包括快速旋轉車輛。

?考慮時鐘g敏感度。

實時和后處理工具

?通過各種接口記錄和傳輸信號、時間、控制、車輛和軌跡數據。

?內置gRPC模式，以支持用不同編程語言編寫的外部應用程序(例如，Python, c++，Java)。

現實導航戰(NAVWAR)測試

PNT X作為終極PNT仿真平臺脫穎而出，提供最先進的仿真技術和直觀的控制NAVWAR場景的無縫評估。通過SimGEN，用戶也可以高精度地復制復雜的威脅場景，使用嵌入式控制信號定義或與用戶提供的I/Q數據。

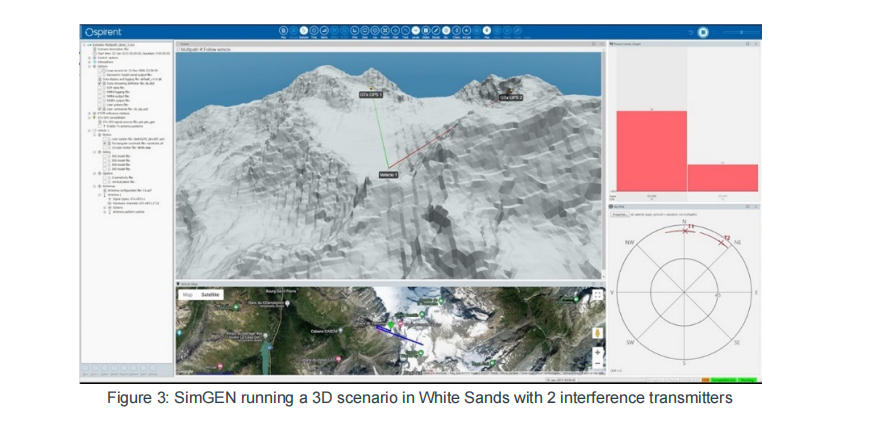

地形建模

PNT X提供了一種獨特的方法來模擬基于嵌入式合成的實時多路徑和遮擋效果

環境和先進的GNSS傳播模型。該模型依賴于用于生成多路徑的3D場景以及與接收機天線位置相關的模糊信號。直觀的3D可視化不僅簡化了復雜設置的配置，也有利于包括干擾器，欺騙器和中繼器等元素，提供一個全面和用戶友好的解決方案，先進的場景建模。這種3D真實感適用于系統內產生的任何信號，包括所有GNSS星座和頻率，干擾，欺騙，LEO和I/ q定義發射機。

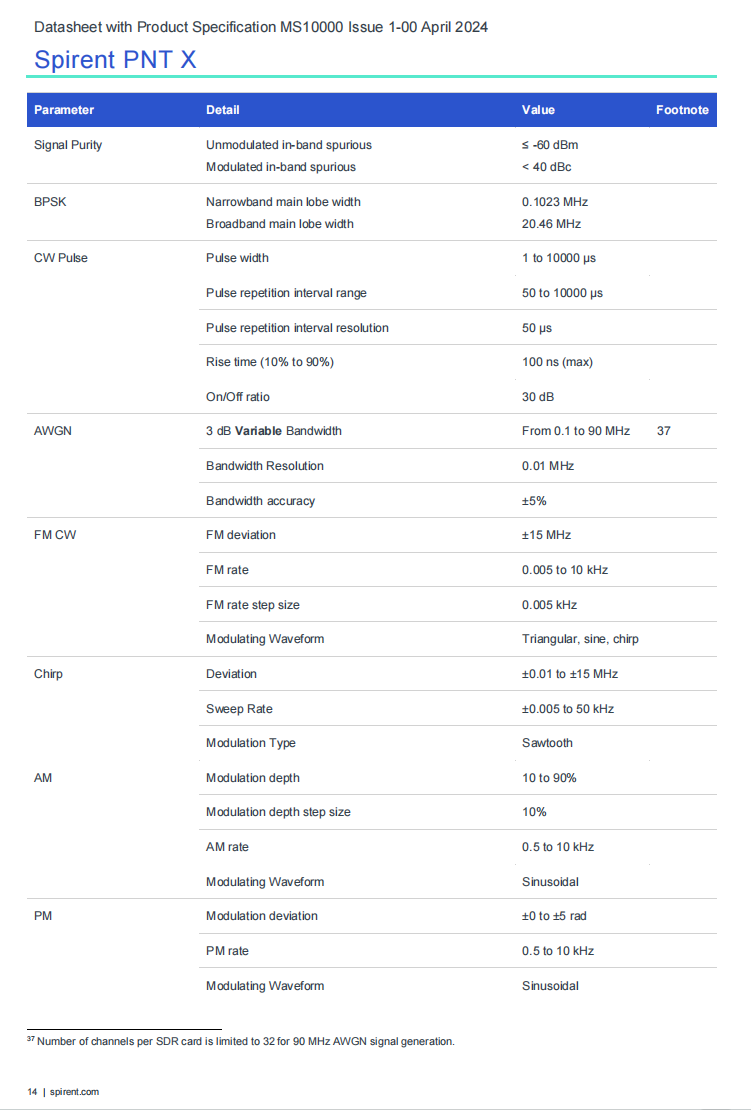

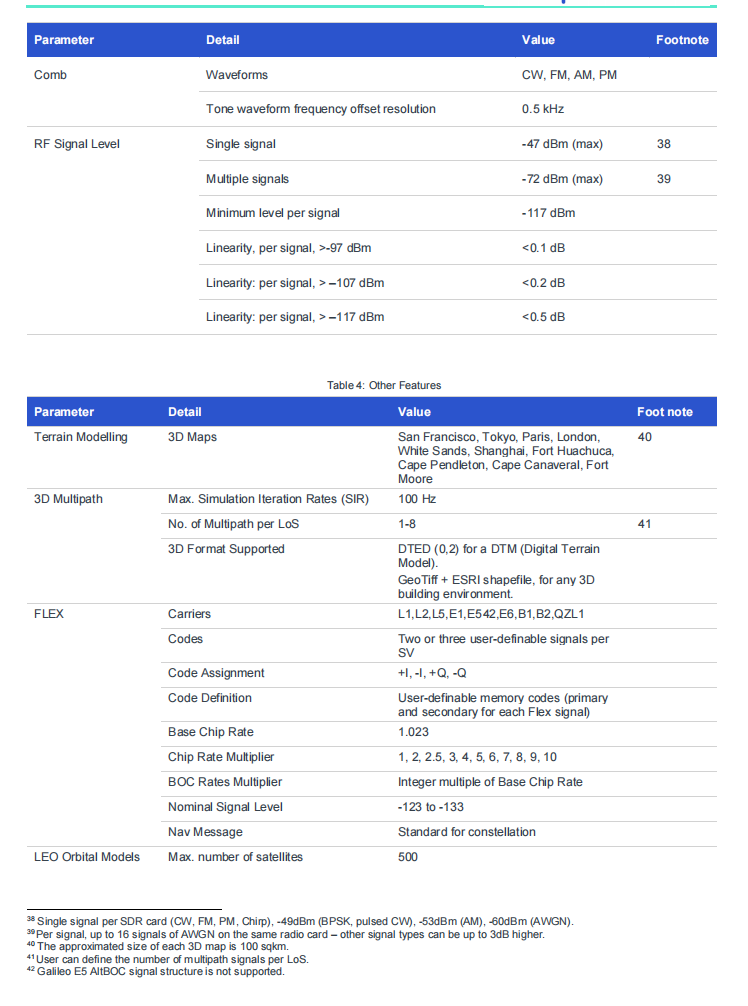

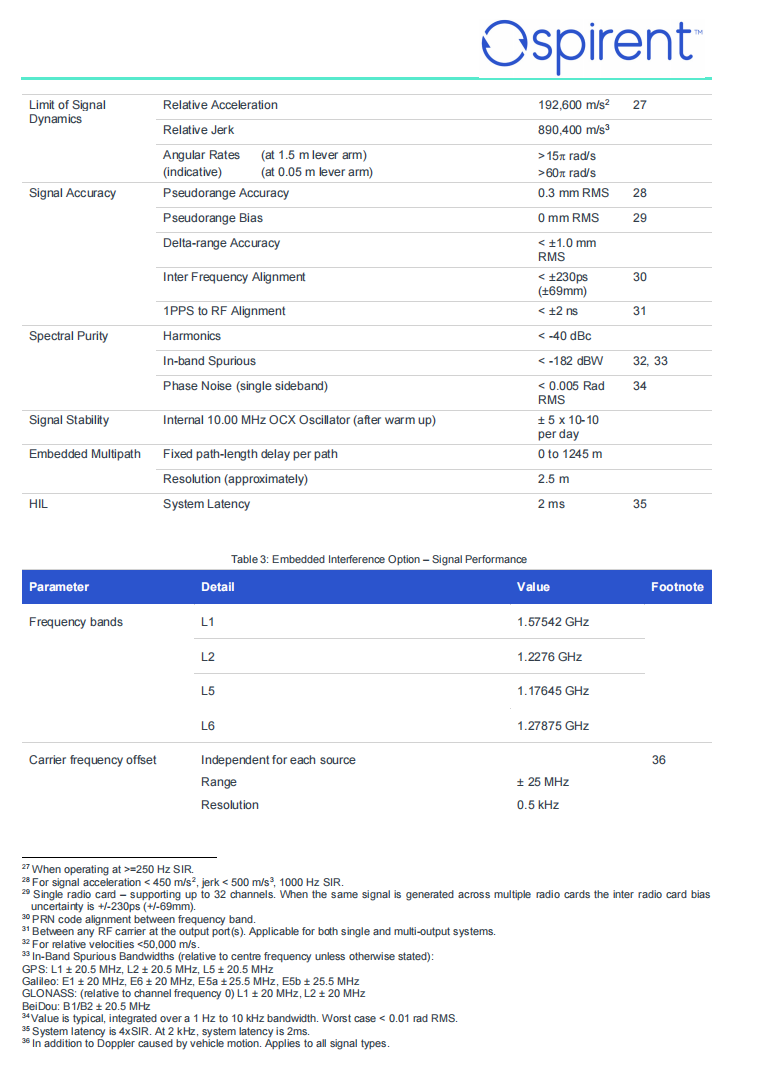

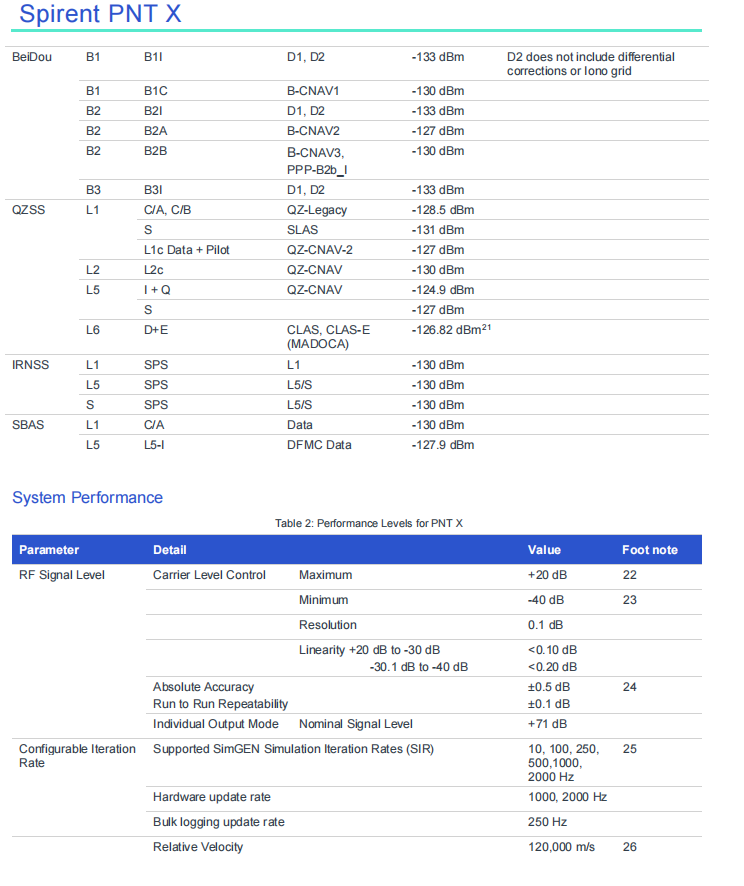

詳細性能規格
