Avalanche性能測試：RFC 9411 TCP并發測試
網絡安全設備性能的基準測試方法RFC 9411為下一代網絡安全設備（包括下一代防火墻NGFW和下一代入侵防御系統NGIPS）提供并建議基準測試術語和方法，并具體提出了包括新建、并發、吞吐等9個測試方法。
其中7.5節是關于HTTP 流量下的并發 TCP 連接能力測試，確定在使用 HTTP 流量時，被測設備（DUT）或者被測系統（SUT）能夠維持的并發 TCP 連接數量。
01
本文內容
環境描述
測試方法
配置儀表
查看結果
02
環境描述
圖-1 測試環境
03
測試方法

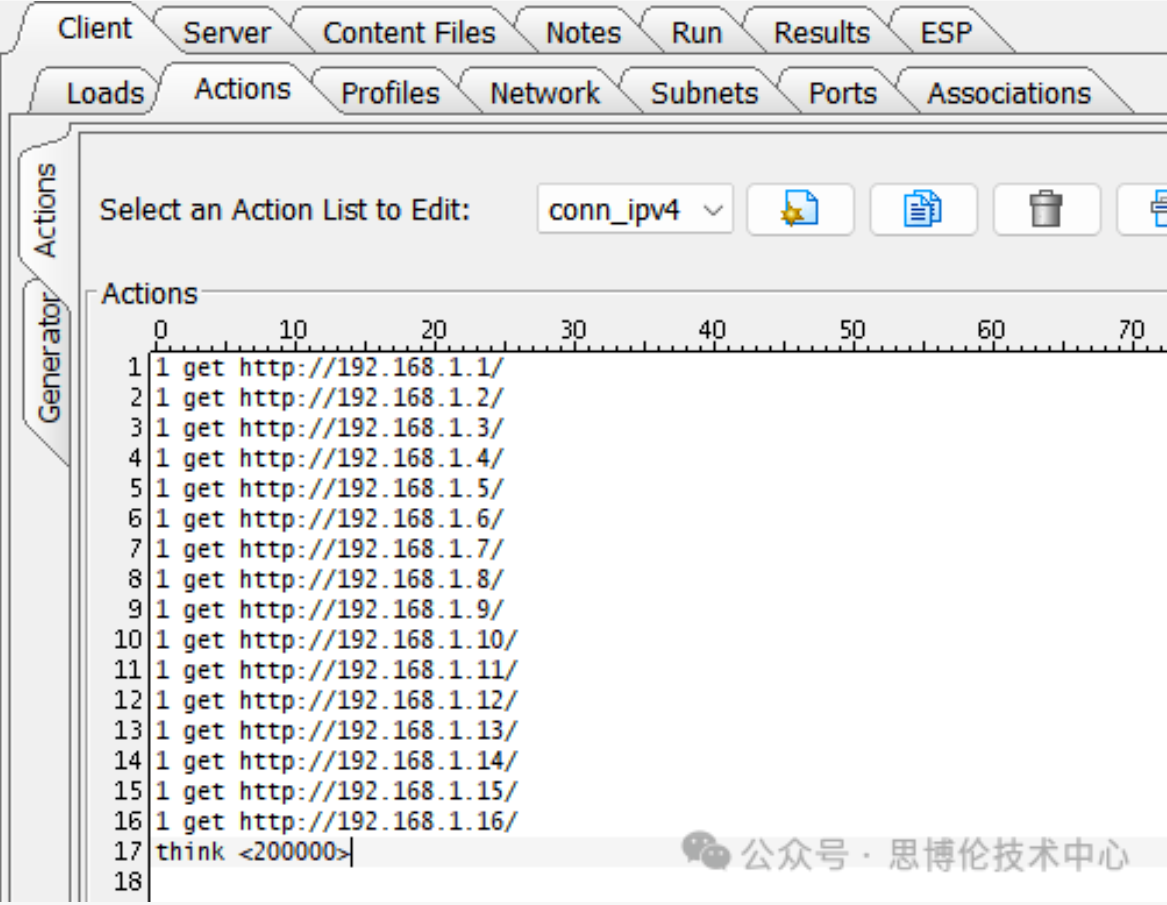

測試儀模擬200個IPv4客戶端和16個IPv4 HTTP Server端，并要求每個客戶端和每個HTTP Server均建立TCP連接并進行HTTP請求和響應。 每個客戶端依次和16個HTTP Server建立TCP連接之后，保持一段時間再關閉。 假定被測設備的最大TCP新建能力為50萬/秒，因此在TCP并發測試中將使用50%的新建速率，即25萬/秒。 測試目標要達成5000萬TCP并發。因此，5000(萬) / 25(萬/秒)=200(秒)，我們在壓力爬坡階段的時間設定為200秒。 測試使用“邊建邊拆”方式，即在壓力達到5000萬之后，需要不斷地拆除部分TCP連接，同時建立同樣數量的TCP連接，以維持壓力一段時間。本測試設定維持階段為800秒。 響應的HTTP內容為1K Byte。 所有TCP以FIN的方式關閉。
04
配置儀表

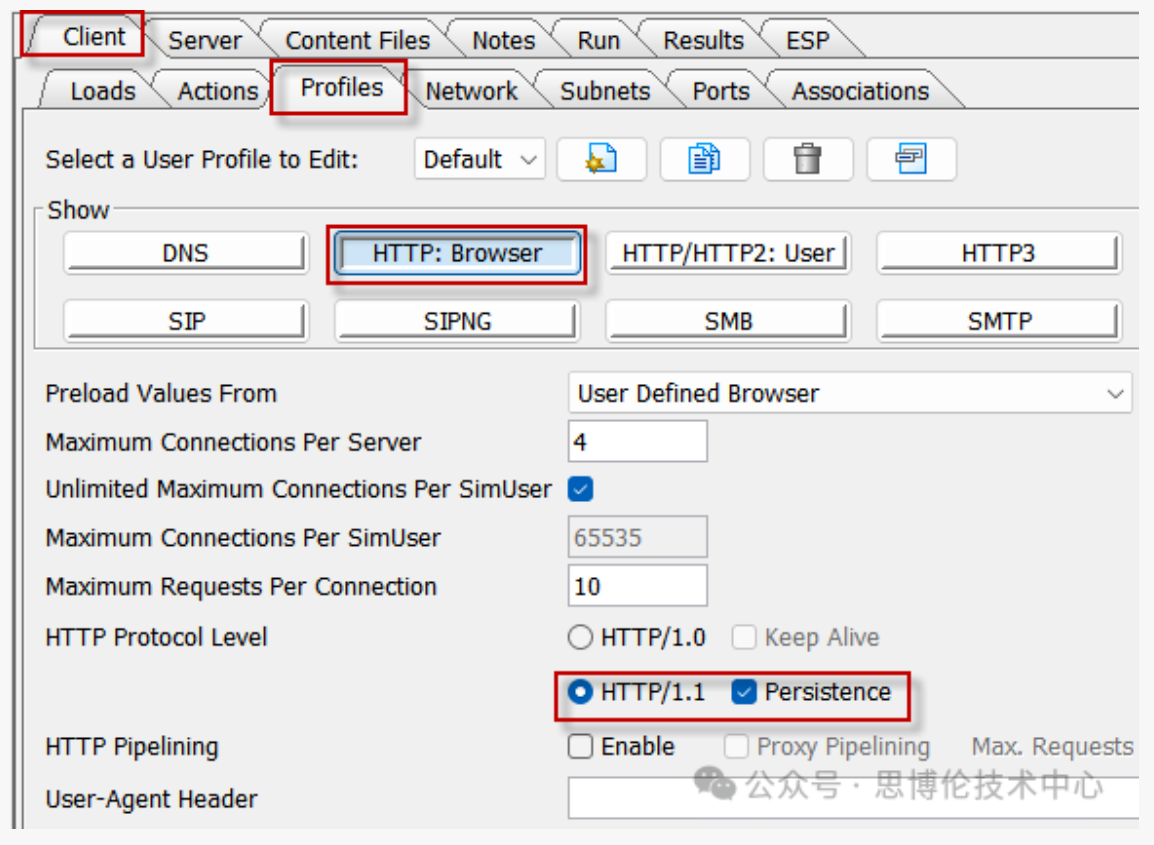

因為每個TCP連接都保持連接狀態，因此需要使能Persistence選項，在從而在應用層HTTP請求Header中聲明"Connection: Keep-Alive"。
圖-2 Client Profile配置
Step 3 - Client Network的配置

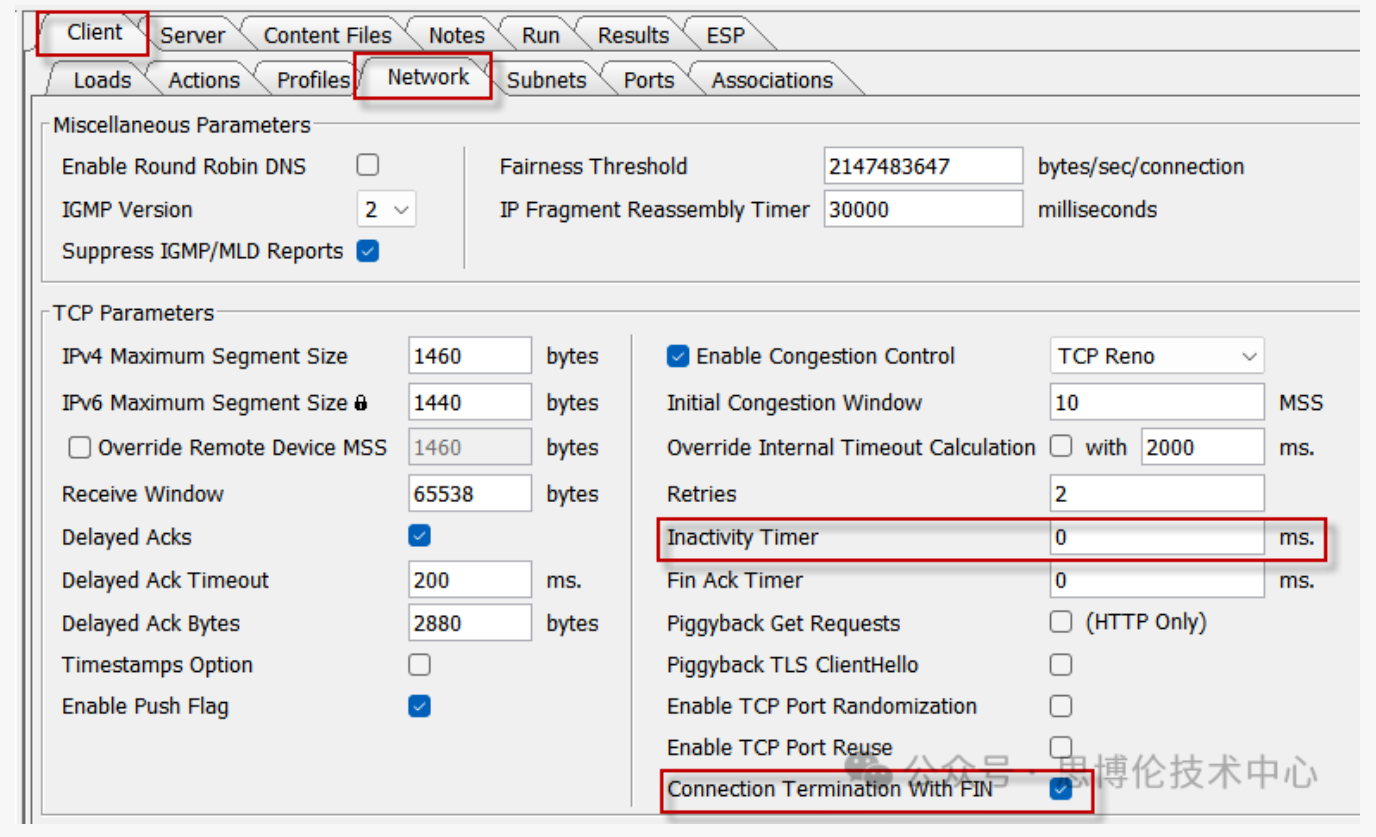

每個TCP在建立之后會進行HTTP的傳輸，隨后會等待200秒時間，因此一定要記得關閉"Inactivity Timer"功能。
按照要求所有TCP需要以Fin方法關閉，因此要使能“Connection Termination With FIN”選項。
圖-3 Client Network配置
Step 4 - Server Profile / Transcations的配置

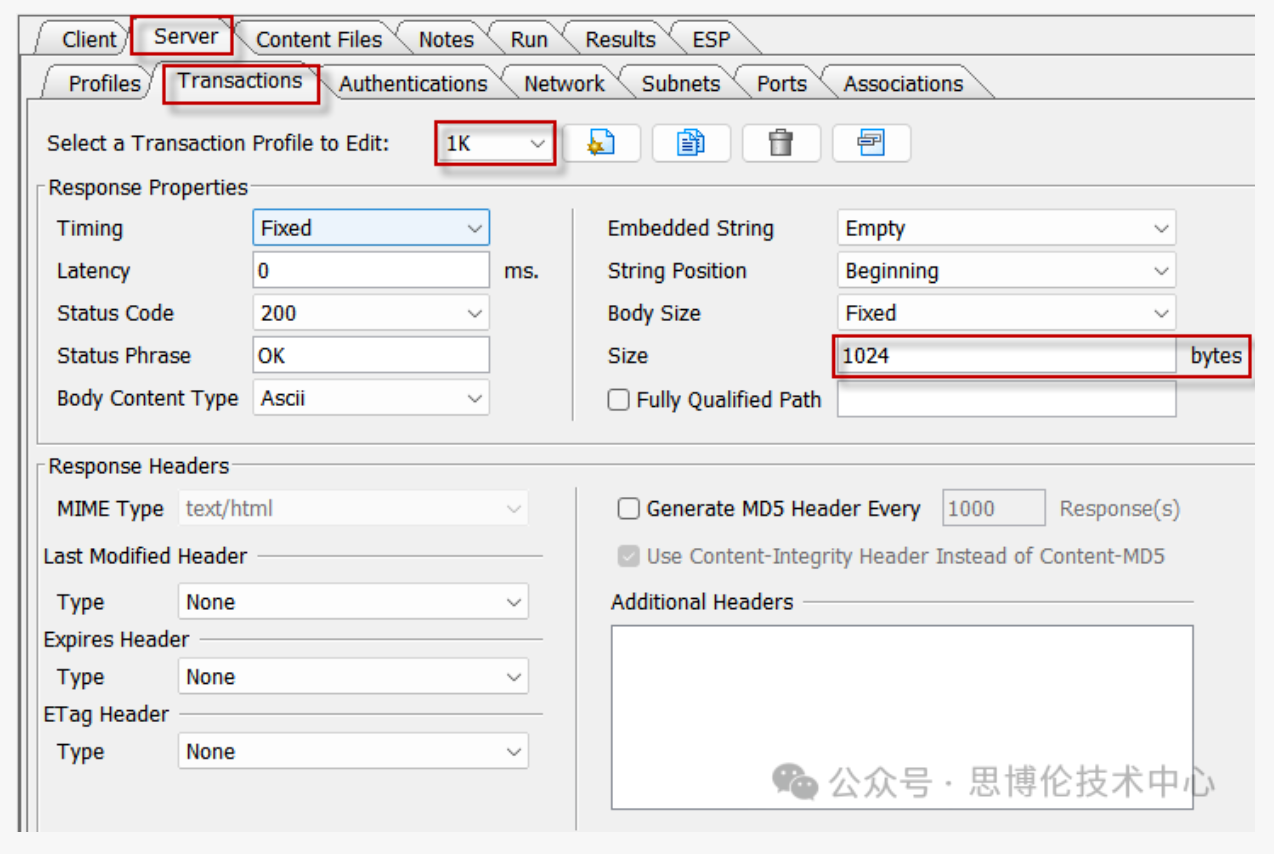

首先，在Server Transcations中添加一個長度為1K Bytes的響應文件，同時命名為1K.
圖-4-1 Server Transcation配置

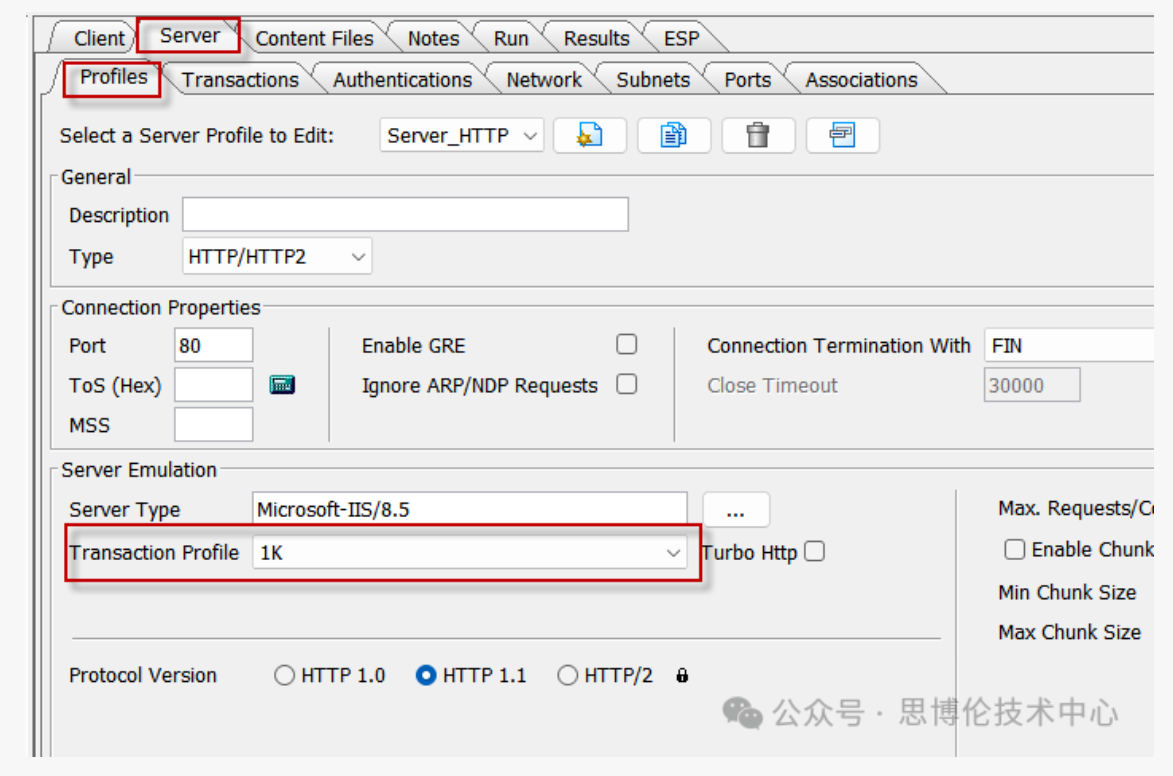

然后，在Server Profiles中創建名為Server_HTTP的Profile，選中剛才創建的響應文件作為模擬服務器的回復。
圖-4-2 Server Profiles配置

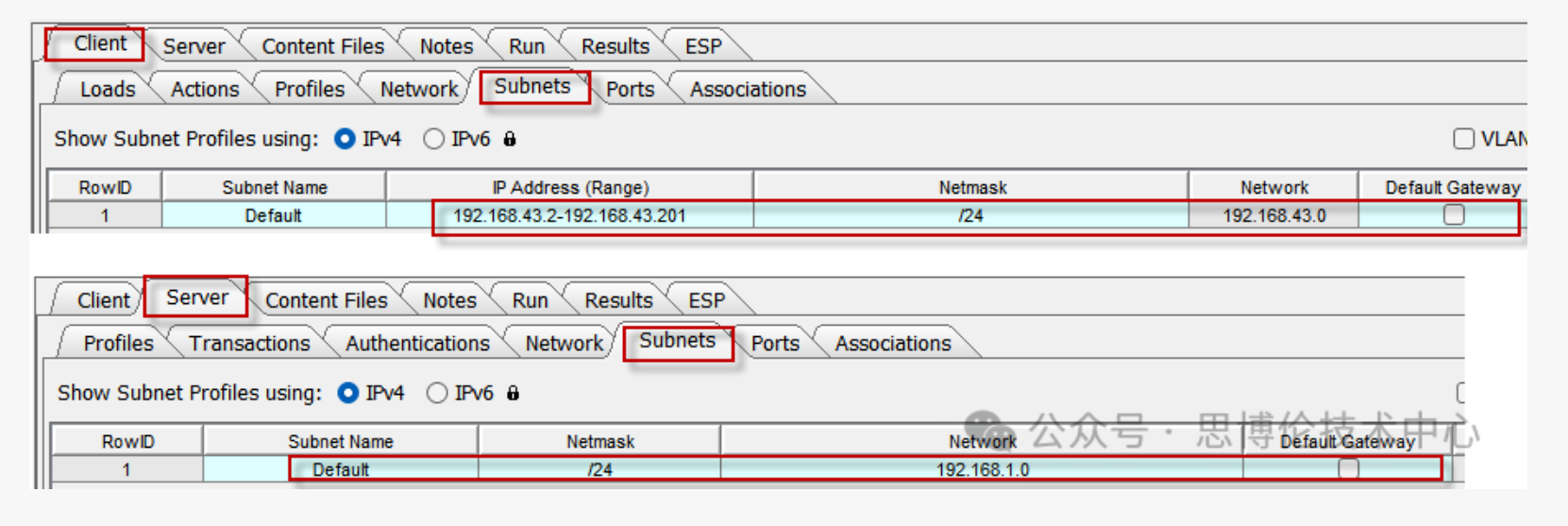

圖-6 Client / Server Subnets配置

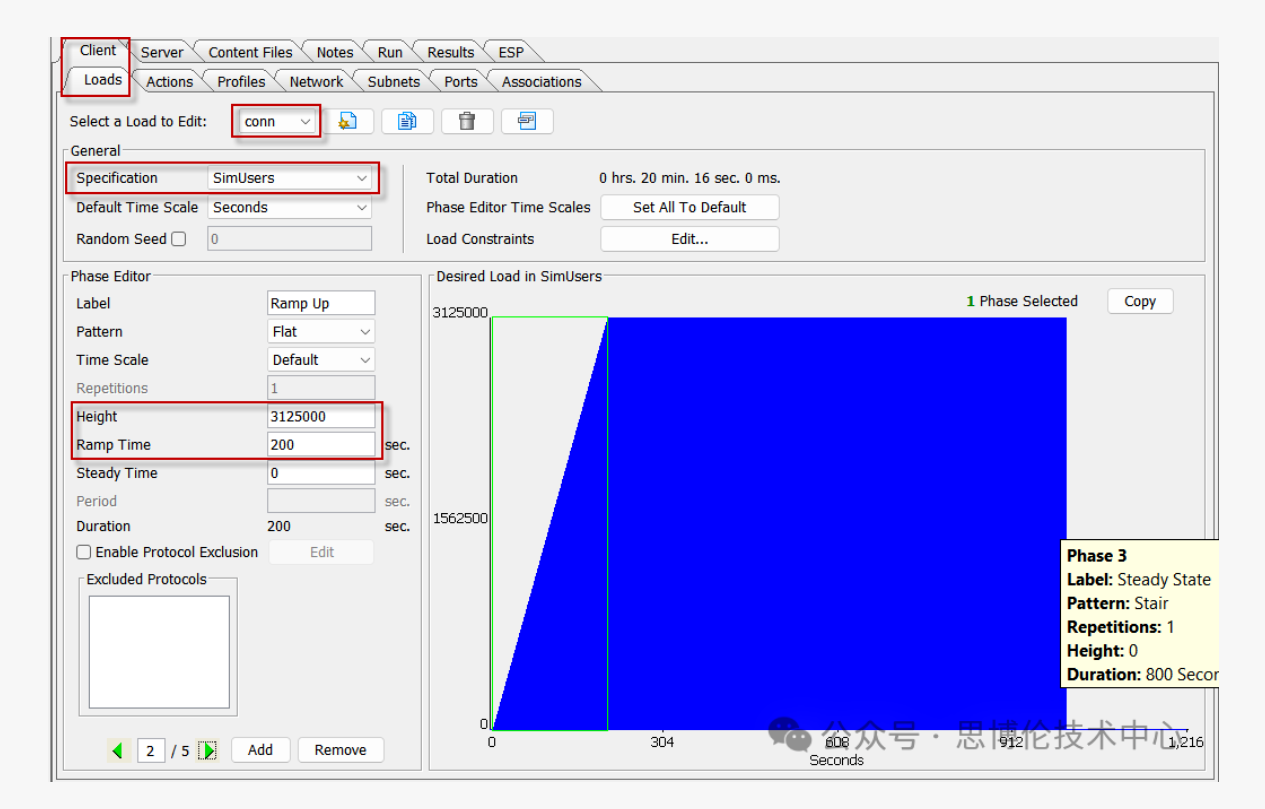

Phase 1, Delay階段，沒有任何壓力，留出端口協商時間 Phase 2, Ramp Up階段，壓力在200秒內從0爬升到3125000 Phase 3, Steady State階段，壓力維持800秒 Phase 4, Ramp Down階段，不設置壓力，留出210秒的時間等待壓力釋放，所有TCP以FIN方式關閉

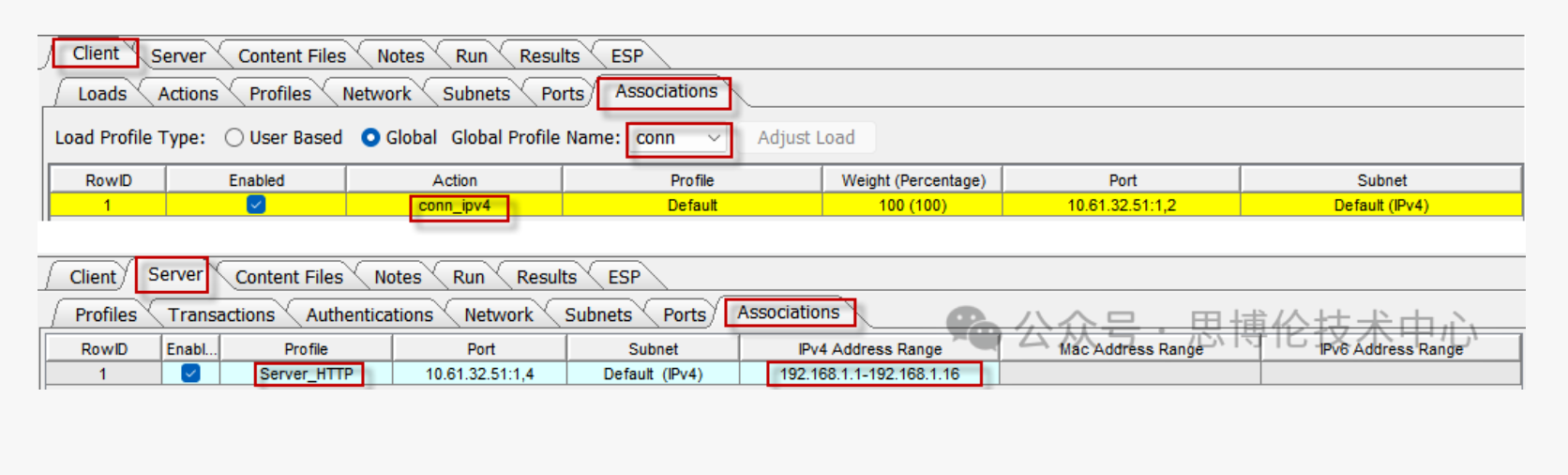

Step 8 - Client/ Server Assoications的配置
圖-8 Client / Server Assocaition配置
05
查看結果

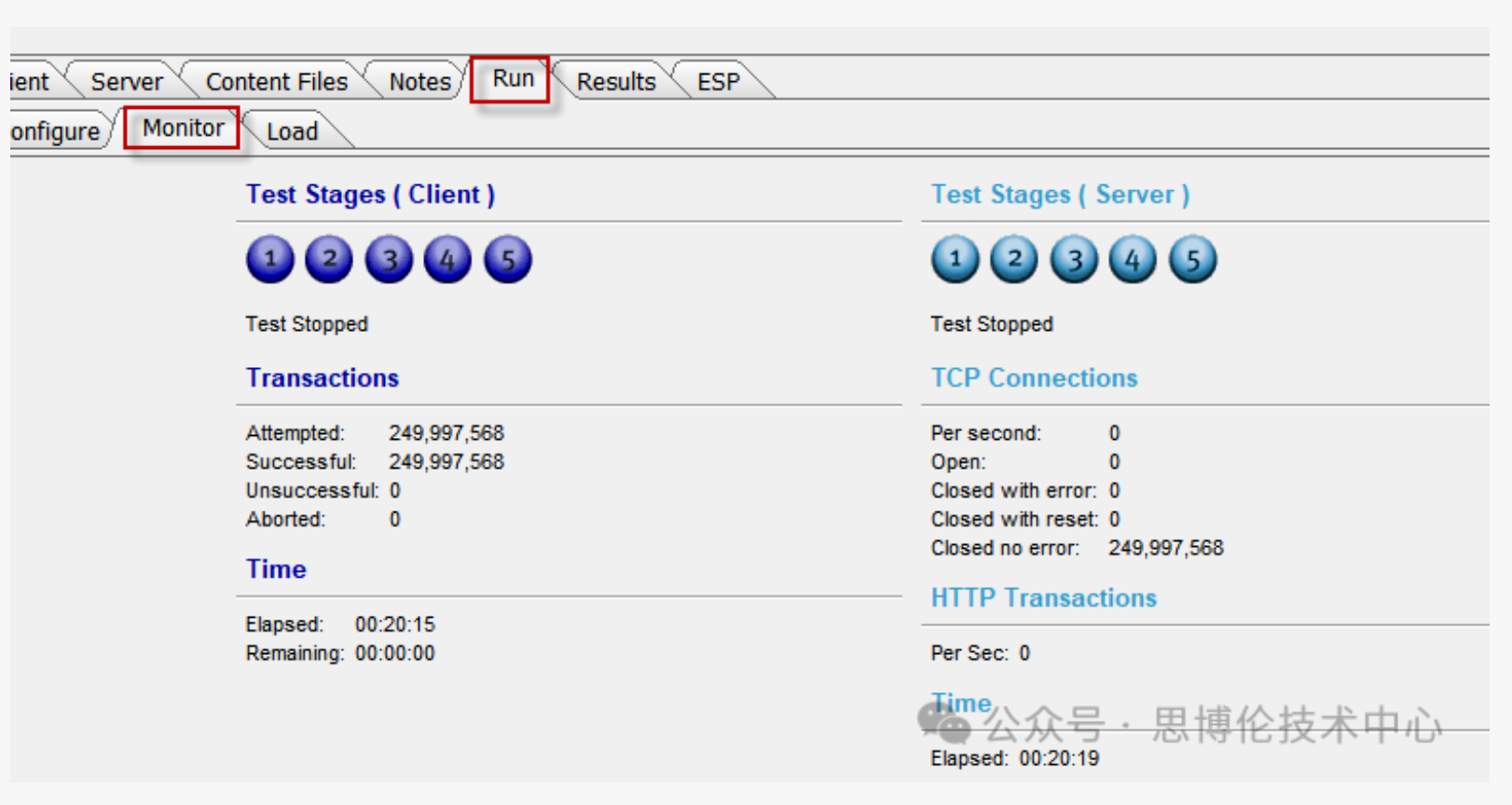

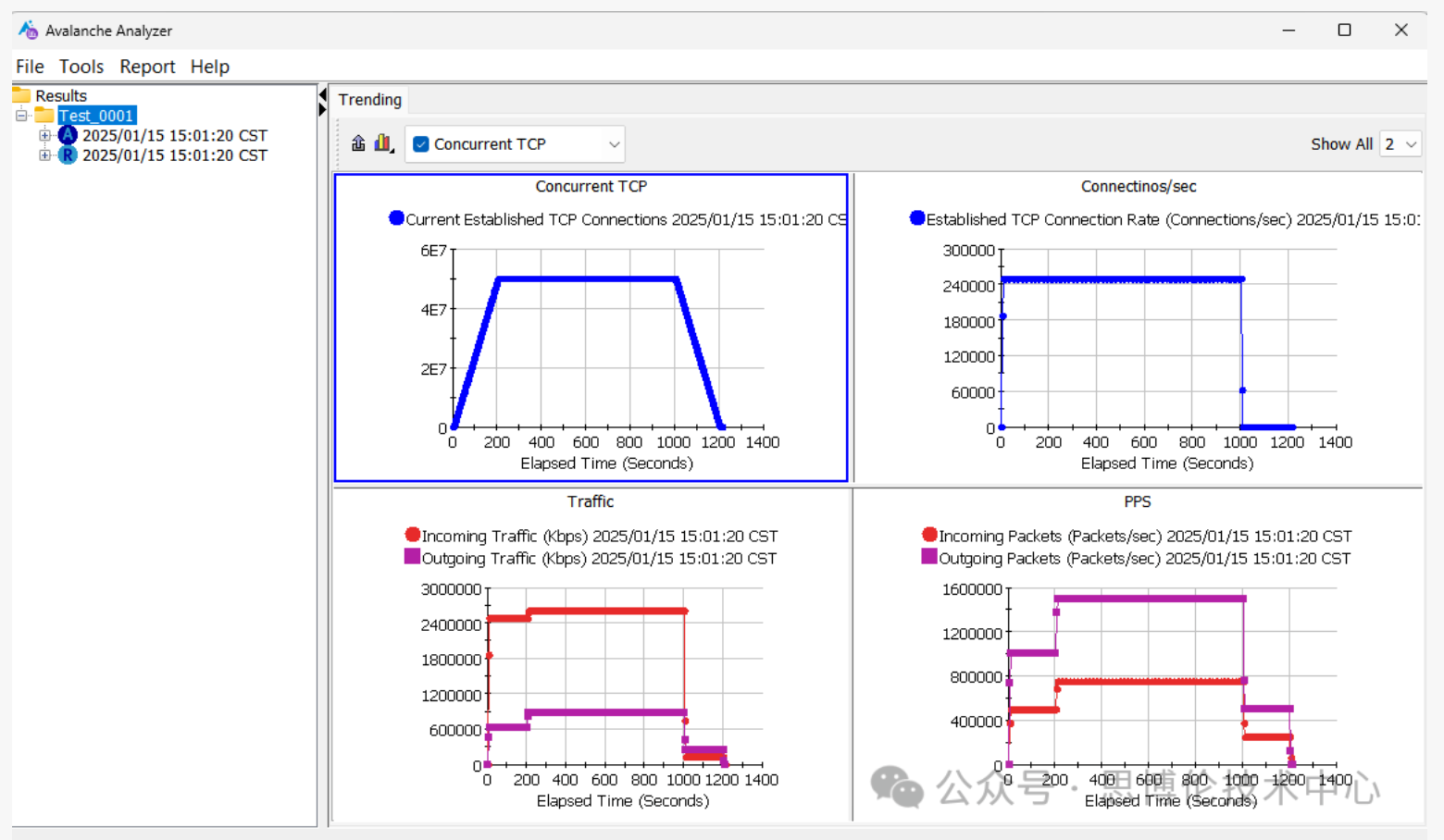

運行中的實時結果查看
完整的測試結果

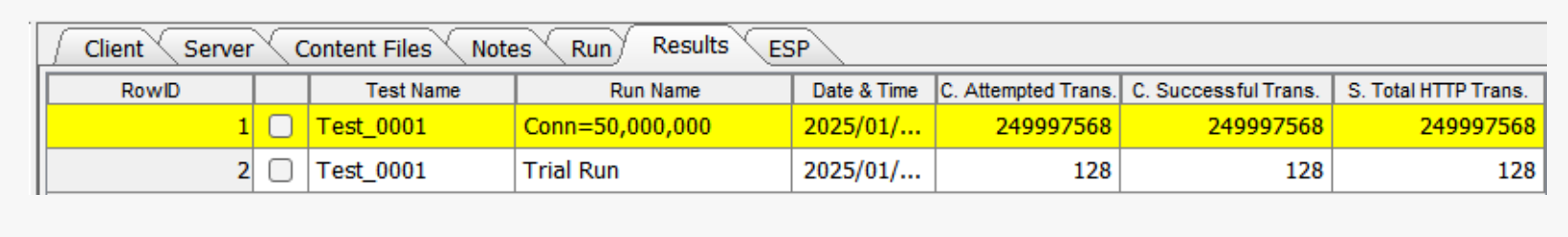

圖-11 結果列表

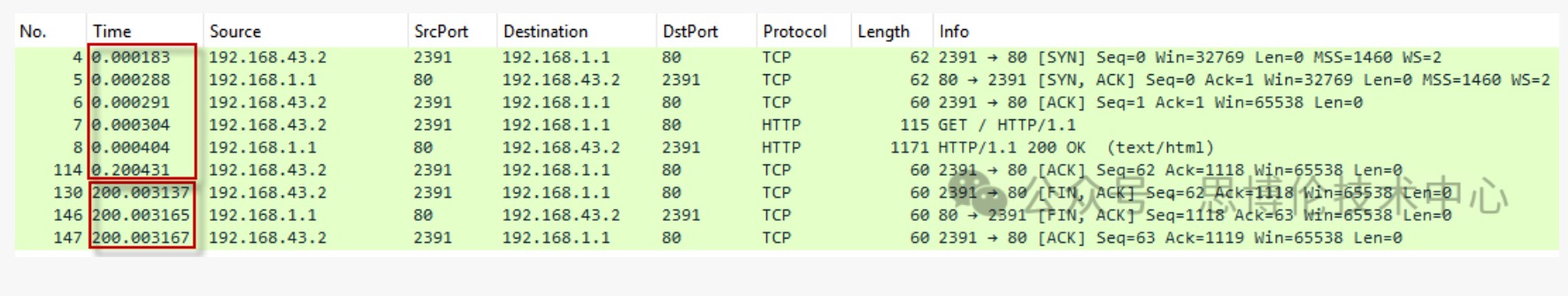

從Trial Run中，查看抓包內容以確定測試的行為是否符合預期。
圖-12 Trial Run

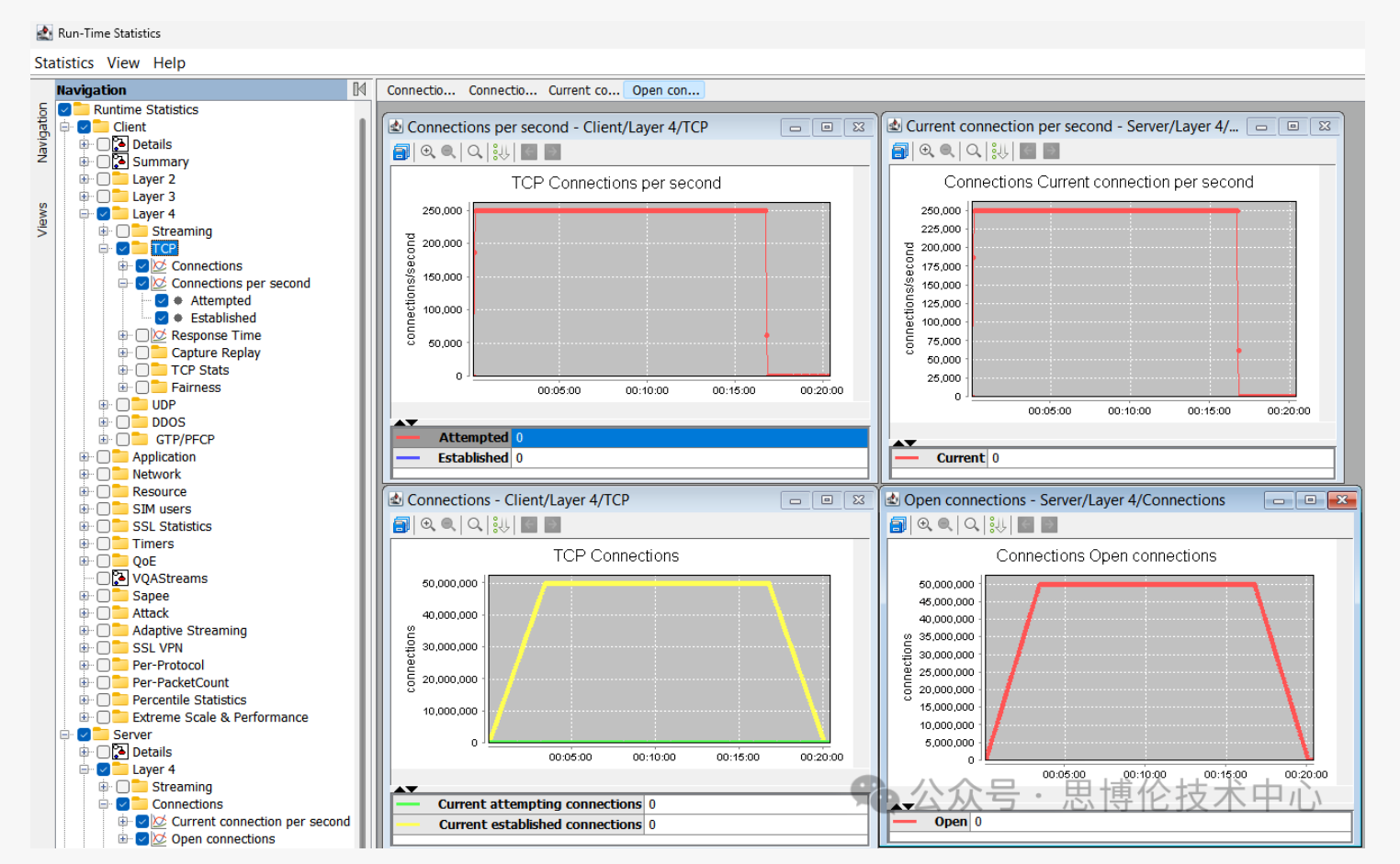

圖-13 Real-Time Result
本文為大家介紹了如何使用Avalanche進行RFC 9411 TCP并發測試的一些詳細配置步驟，后續我們將繼續介紹RFC9411其它性能測試的。歡迎大家持續關注，給我們留言。
